Los Industrial Gateways disponen de un módulo de operaciones en el cual se pueden configurar operaciones entre métricas de un mismo IG. Por ejemplo, podemos hacer la suma de un sensor conectado al módulo de entradas analógicas con otro sensor configurado en MODBUS TCP.

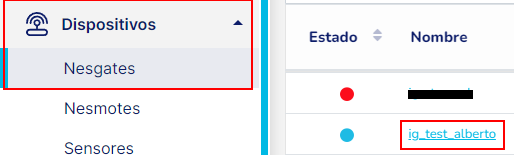

Para configurar el módulo de operaciones, primero debes dirigirte a la página que contiene la tabla con la lista de Nesgates y una vez en esta, hacer clic en el nombre del Industrial Gateway. En la siguiente imagen se detalla como hacerlo:

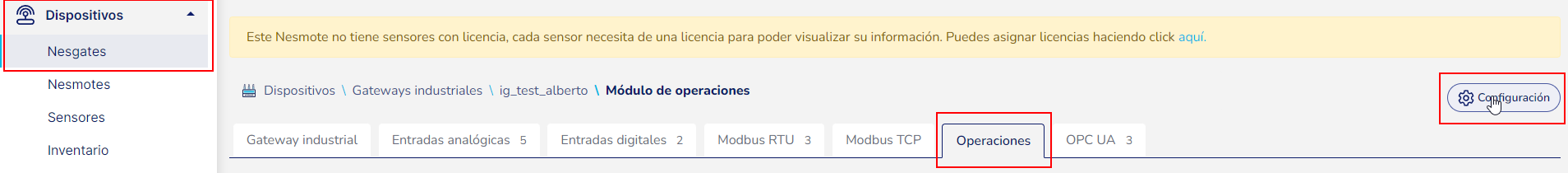

Al hacer clic en el nombre, se carga una página en la cual puedes ver cierta información del Industrial Gateway. Ahora, para abrir la pagina de configuración, debes hacer clic en "Módulo de operaciones" dentro de la subsección de "Ajustes", tal como se puede observar en la siguiente imagen:
Una vez dentro de la página de configuración, se debe pulsar el botón de "Añadir operación" para añadir una nueva operación. A continuación se deben añadir los sensores que conformarán la operación, seleccionándolos uno a uno y pulsando por cada uno el botón de "Añadir sensor".
IMPORTANTE: Tal como se indica en el mensaje azul que se ve en la vista, cada sensor dispone de un identificador. Si tenemos dos sensores para un operación estos serán s1 y s2. Si queremos sumarlos, en "Operación configurada" deberemos poner "s1+s2".
Es importante rellenar los campos de "Tipo de medida resultante", "Descripción de la operación" y "Unidades de la operación" dado que estos valores serán los usados en la página de información de los sensores del módulo de operaciones. También debemos configurar el periodo de envío.
Si deseamos eliminar una operación existente, debemos hacer click en la papelera roja situada en la esquina superior derecha de la operación.
Finalmente, para guardar todos estos cambios y enviarlos al IG para que los procese, debemos hacer click en el botón de "Guardar configuración de las operaciones".

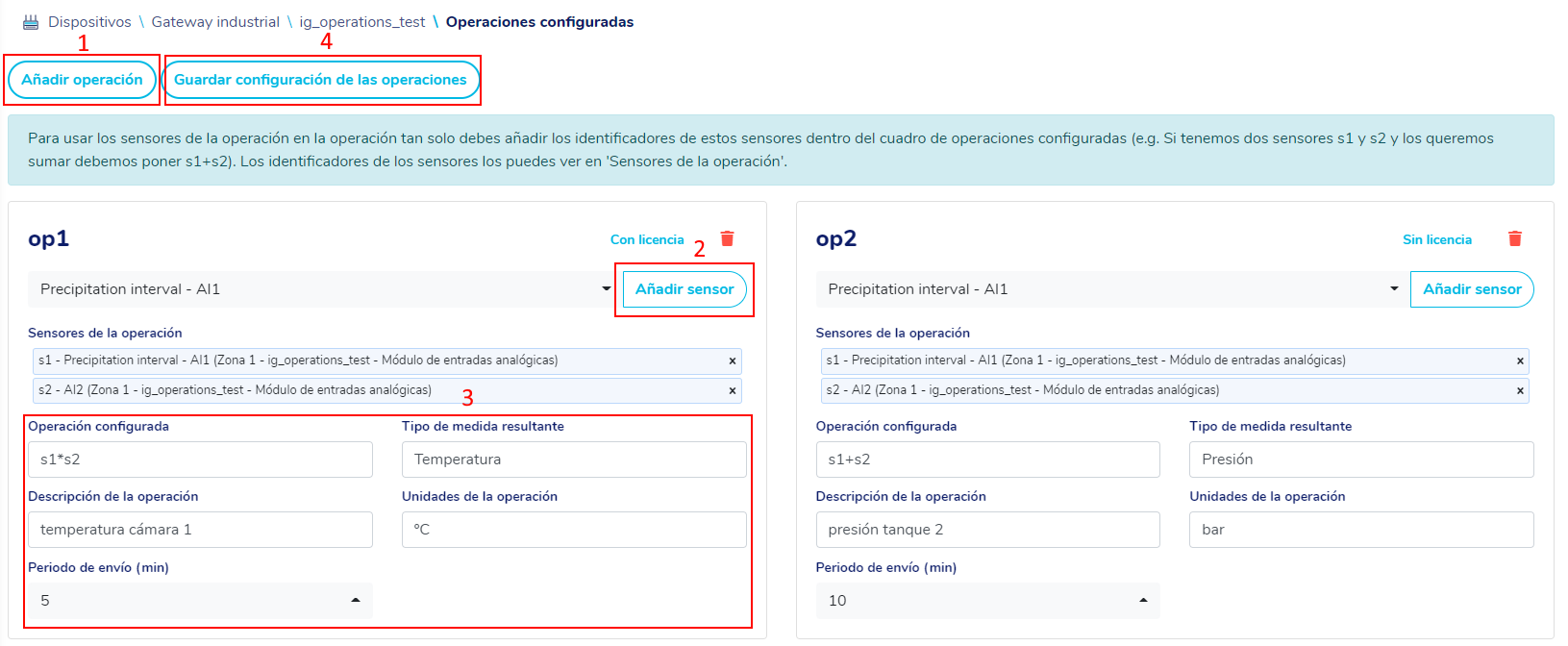

El orden de este proceso que se ha detallado arriba, también se puede ver en la siguiente imagen:

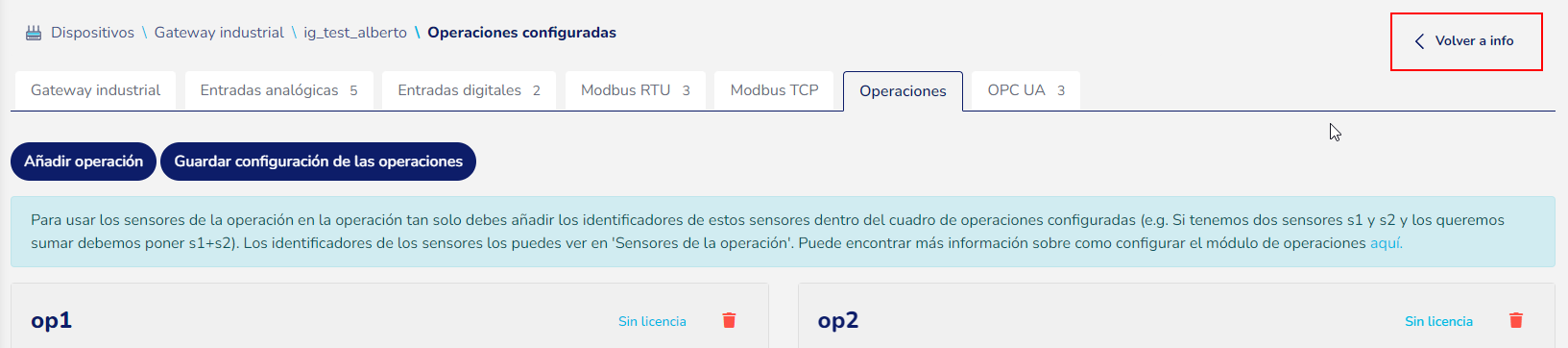

Una vez aplicados los cambios en el IG, se podrán ver los resultados de las operaciones en la página de información del módulo de operaciones. Puedes ver como acceder a este en la siguiente imagen:
