Acceso a la configuración del módulo

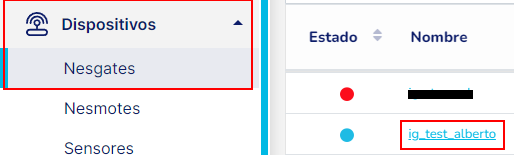

Para configurar el módulo de Modbus TCP, primero debes dirigirte a la página que contiene la tabla con la lista de Nesgates y una vez en esta, hacer clic en el nombre del Industrial Gateway. En la siguiente imagen se detalla como hacerlo:

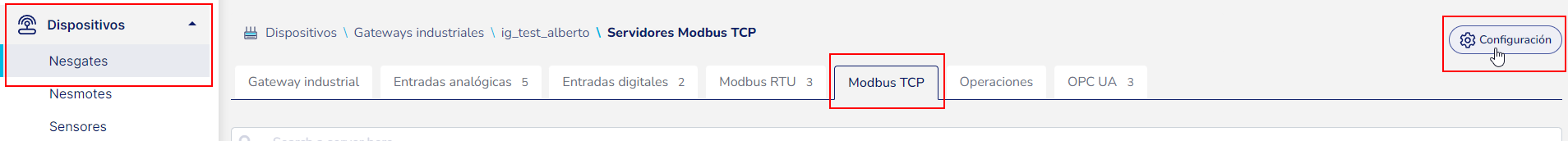

Al hacer clic en el nombre, se carga una página en la cual puedes ver cierta información del Industrial Gateway. Ahora, para abrir la página de configuración, debes hacer clic en la pestaña de "Modbus TCP" y finalmente hacer clic en el botón de "Configuración", tal como se puede observar en la siguiente imagen:

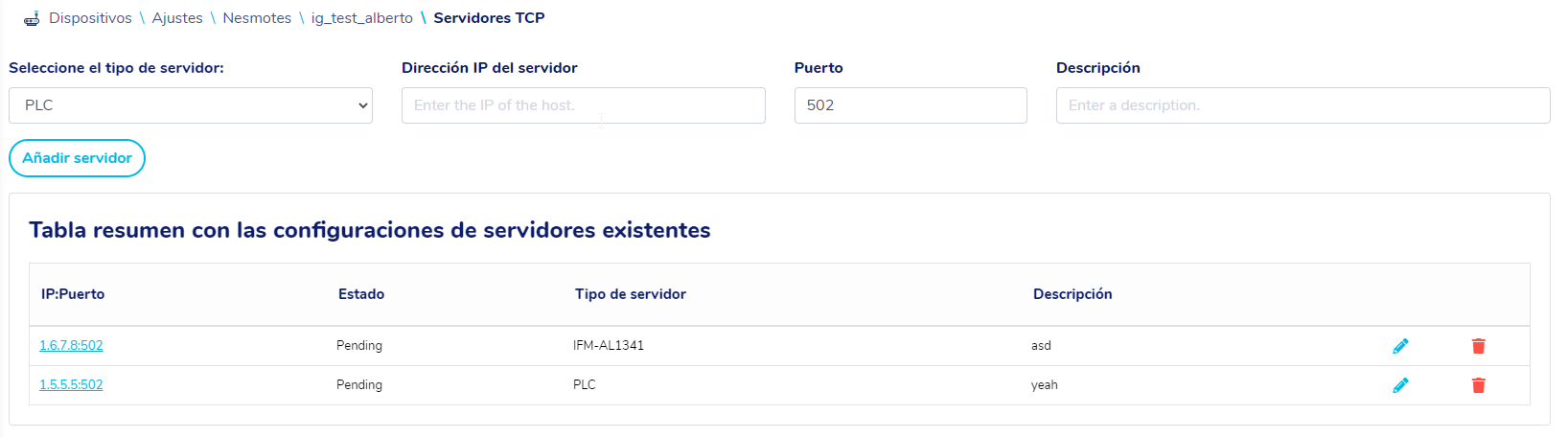

Página de configuración de servidores para el módulo
Una vez hecho click, se mostrará una página que contiene la configuración existente de servidores para el módulo. Se muestran tanto los servidores PLC configurados como los servidores IOLINK configurados.
Esta página permite crear nuevos servidores y también eliminar las configuraciones de servidores existentes.
Para crear un nuevo servidor tan solo debemos especificar el tipo de servidor, la dirección IP, el puerto, introducir una descripción para este nuevo servidor y finalmente hacer click en el botón de "Añadir servidor". Una vez hecho esto, se creará el servidor sin métricas configuradas. De cara a configurar métricas para este nuevo servidor tan solo debemos hacer click en la IP del servidor que se encuentra en la primera columna de la tabla que se muestra. Esto nos redirigirá a la página de configuración específica del servidor, ya sea PLC o IOLINK.
Puedes editar la descripción de un servidor haciendo click en el lápiz azul de la tabla.
También puedes eliminar un servidor y toda su configuración haciendo click en la papelera roja de la tabla.

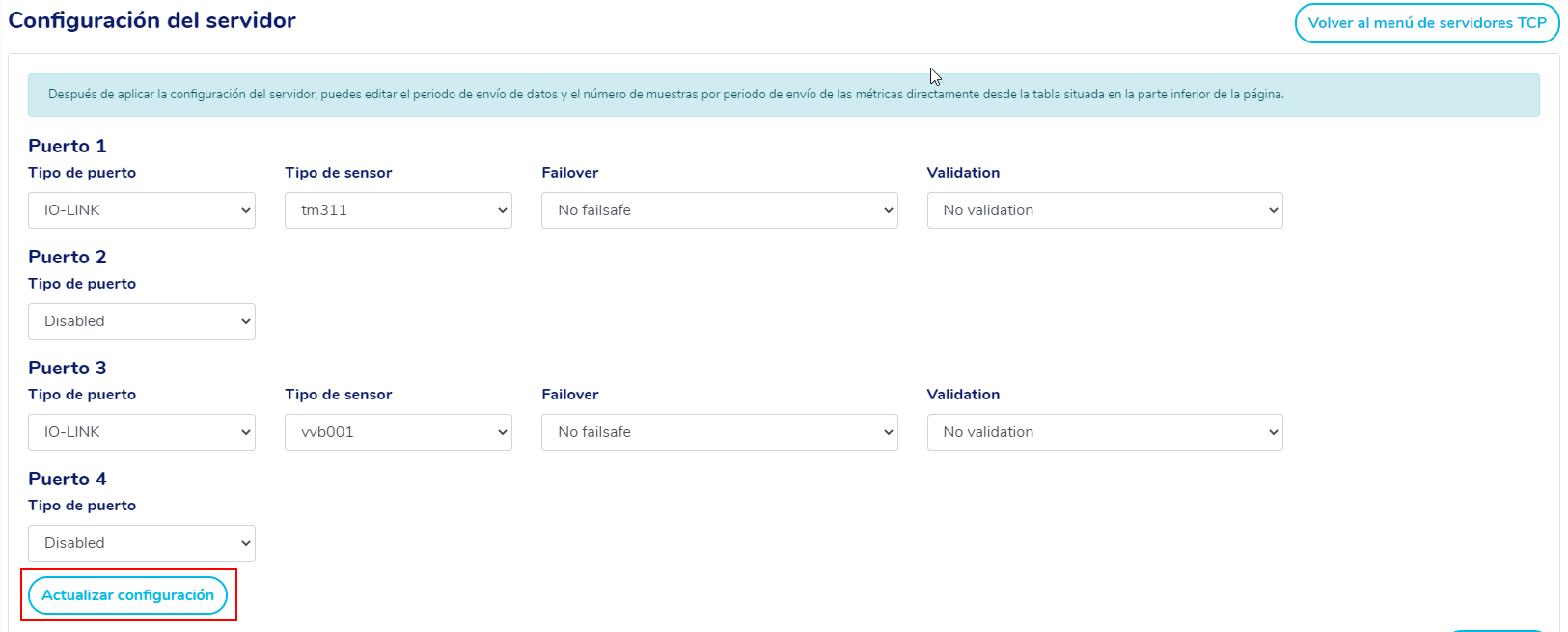

Configuración del servidor IOLINK
El servidor IOLINK por defecto tendrá todos los puertos en estado "Disabled". Podemos configurar cualquier puerto como DI/DO o IOLINK. Si es escogemos tipo de puerto IOLINK, también debemos escoger el tipo de sensor. También para cada puerto deberemos configurar el Failover y la Validation dependiendo del tipo de puerto escogido. A continuación, una vez tengamos la configuración deseada para cada puerto, deberemos hacer click en el botón "Actualizar configuración". Esto añadirá las lecturas correspondientes en la tabla inferior que actúa a modo de resumen de la configuración que será enviada.

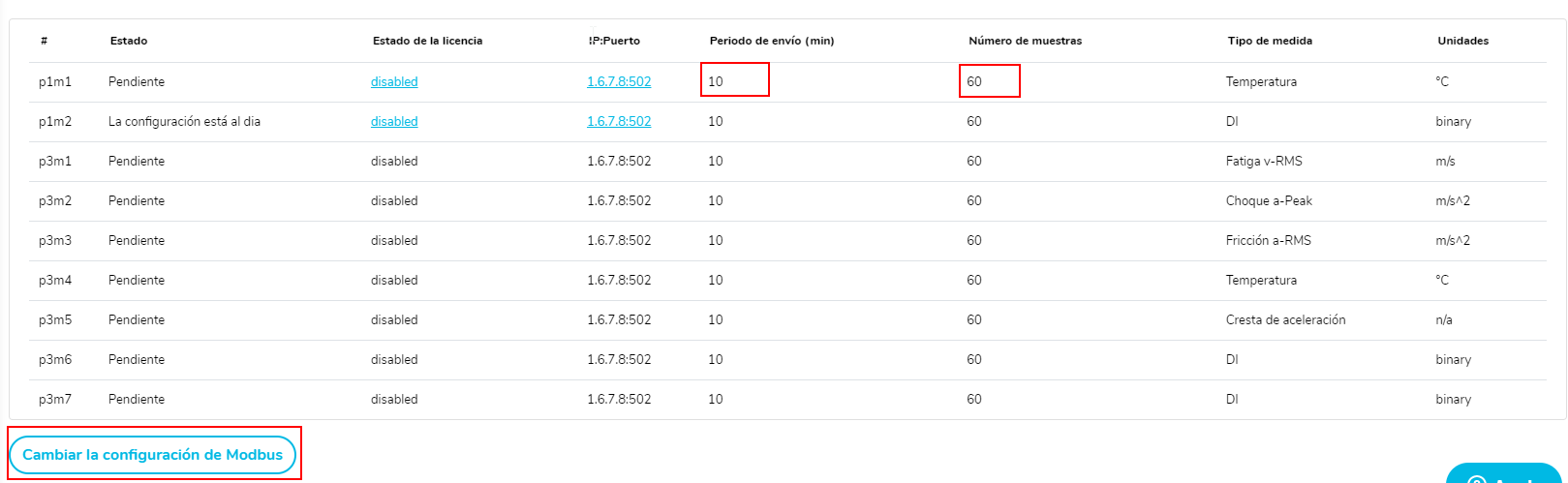

Finalmente, para enviar la configuración de la tabla, deberemos hacer click en el botón "Cambiar la configuración de Modbus".
Puedes editar el periodo de envío y el número de muestras por periodo de envío directamente haciendo click en las celdas de la tabla. Nótese que si se reduce el periodo de envío a menos de 10 minutos se hará internamente un check de que se dispone de suficientes licencias "Enhanced" en la organización. De lo contrario se mostrará un error y no se podrá realizar el cambio de configuración.
