Los dashboards son paneles dinámicos y personalizables que permiten de forma sencilla y muy gráfica mostrar en una única vista los datos de los sensores de su organización como usted desee.
Las siguientes secciones explican como crear dashboards y como crear y configurar todo tipo de widgets:
Creación/gestión de paneles
Añadir Widgets
Widget: Valor numérico
Widget: Gráfico de líneas
Widget: Gráfico de barras
Widget: Indicador
Widget: Gráfico de área
Widget: Indicador de nivel
Widget: Gráfica de líneas con series calculadas
Widget: Señal ON/OFF
Widget: KPIs
Widget: Texto
Widget: Conocimiento experto
Widget: Valor y dirección
Widget: Mapa de sensores con conocimiento experto
Widget: Imagen con sensores
Widget: Tiempos de paro de la máquina
Widget: Análisis de paros
Widget: Porcentajes de conocimiento experto
Añadir alertas y alarmas a los widgets
Mover/editar/eliminar widgets
Creación/gestión de paneles

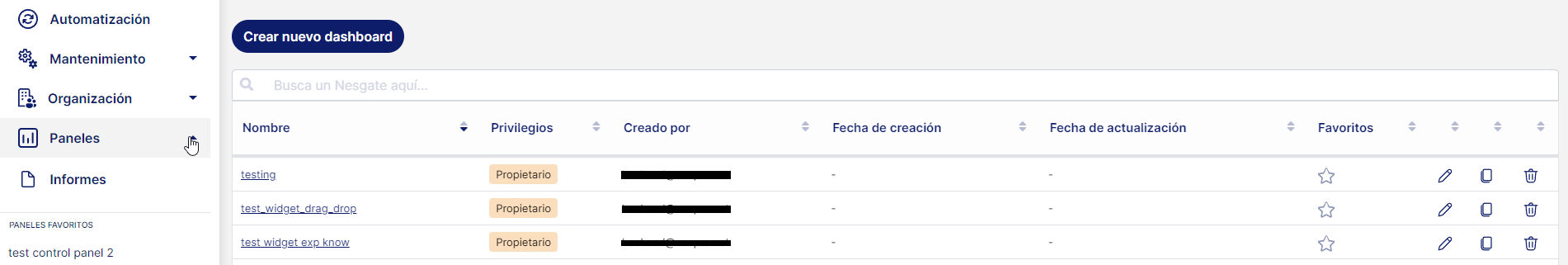

Para crear un nuevo dashboard debe dirigirse al menú de navegación lateral izquierdo y seleccionar la opción "Paneles". Desde esta vista podrá crear y gestionar sus paneles.
Para crear un nuevo dashboard tan solo ha de hacer clic en el botón de "Crear nuevo dashboard". Se mostrará un dialogo que le permitirá darle un nombre, especificar su visibilidad y la frecuencia de actualización de los datos. Para editar un dashboard tan solo se debe hacer clic en el lápiz de la tabla correspondiente.
Se pueden editar tanto su nombre como su visibilidad como la frecuencia de actualización de los datos.
En cuanto a los tipos de visibilidad:
- Se puede configurar que el dashboard sea solo visible para ti: es decir nadie más, ni siquiera otros usuarios de tu organización podrán visualizar dicho panel.
- Se puede configurar que sea visible para toda tu organización: en este caso los demás usuarios de tu organización podrán visualizar el panel, pero no serán capaces de editarlo ni realizar cambios en dicho panel.
- Se puede configurar para que sea visible solo para usuarios de ciertas redes, es decir, solo para usuarios que tienen privilegios en las redes seleccionadas.
De cara a eliminar un dashboard, tan solo ha que hacer clic en la papelera de la tabla correspondiente.
De cara a acceder a nuestro nuevo dashboard tan solo debemos hacer clic en el nombre. El nombre es un enlace que nos lleva directamente al dashboard.
Añadir Widgets
Una vez estamos dentro de un panel, lo primero que debemos hacer es crear un nuevo widget. Un widget esencialmente es un contenedor en el cual podremos decir que queremos que vaya dentro (e.g. dos gráficas de líneas con los valores de temperatura para dos sensores diferentes en los últimos 30 días).

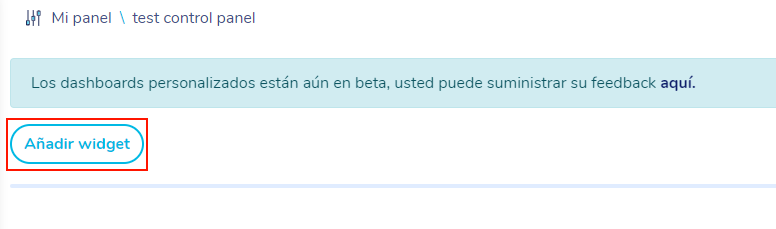

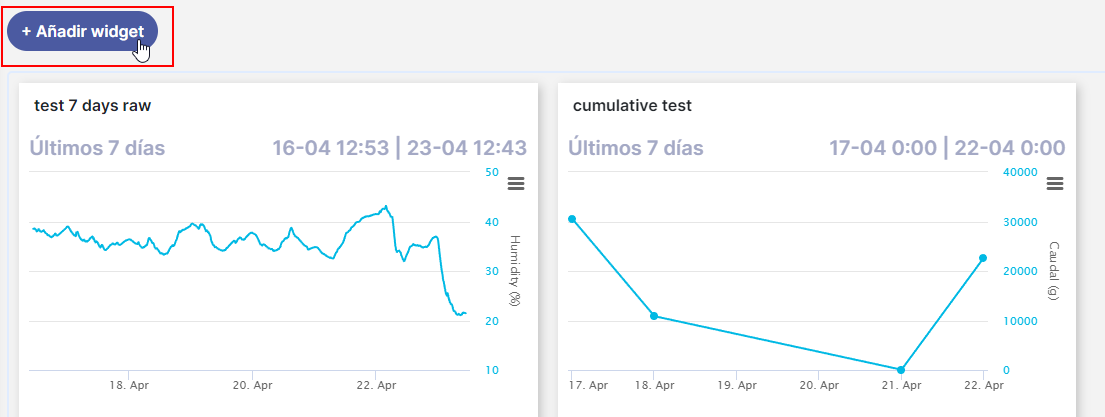

Para crear un nuevo widget simplemente se ha de hacer clic en el botón de "Añadir widget", tal como se indica en la siguiente imagen:

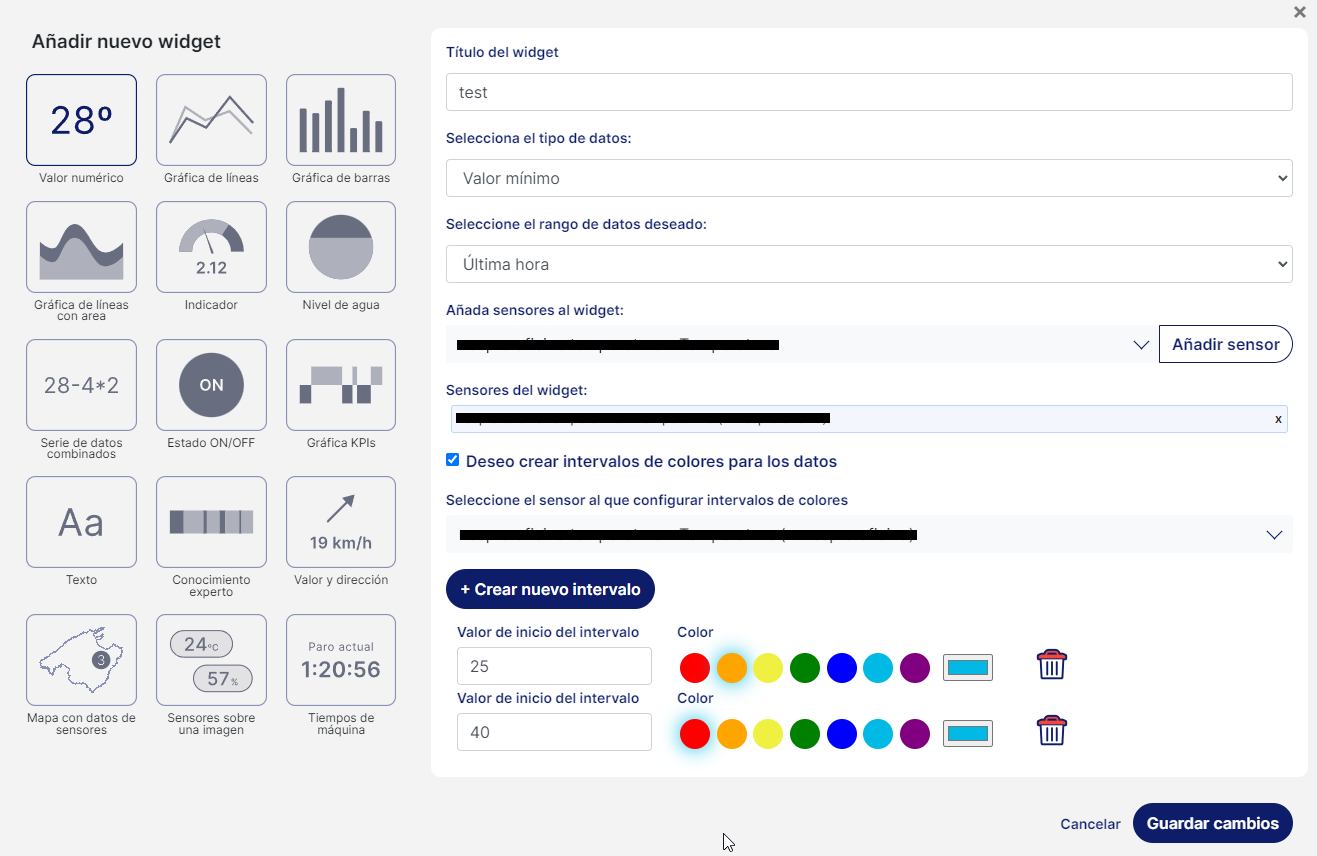

Inmediatamente después de darle al botón se abrirá una nueva ventana que nos permite configurar que se visualizará en este nuevo widget:
Podemos editar el tipo de widget, el tipo de datos, el sensor y crear intervalos de colores según los valores de los datos.
Widget: Valor numérico
En los widgets de tipo valor numérico se puede mostrar un único valor numérico.
Este valor numérico puede ser el último valor que ha reportado el sensor o el valor máximo/mínimo/promedio/acumulado en X días. El número de días se define en esta misma ventana, tal como se indica en la siguiente imagen:
Widget: Gráfico de líneas
Para escoger el tipo de widget de gráfica de líneas, tan solo se debe hacer clic en la siguiente imagen:

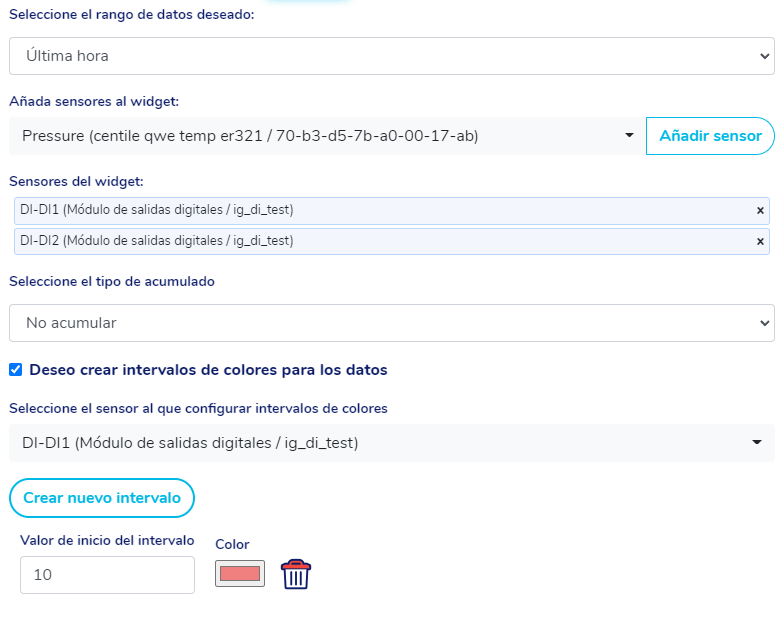

En los widgets de tipo gráfica de líneas, podemos escoger hasta 20 sensores a mostrar en la misma gráfica, el intervalo de adquisición de los datos y opcionalmente también podemos definir los intervalos de colores para cada gráfica.

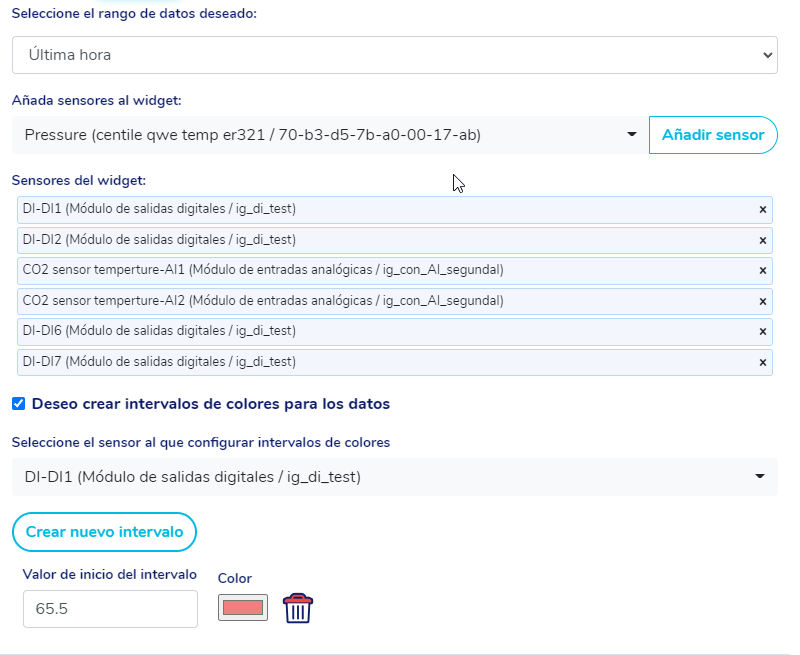

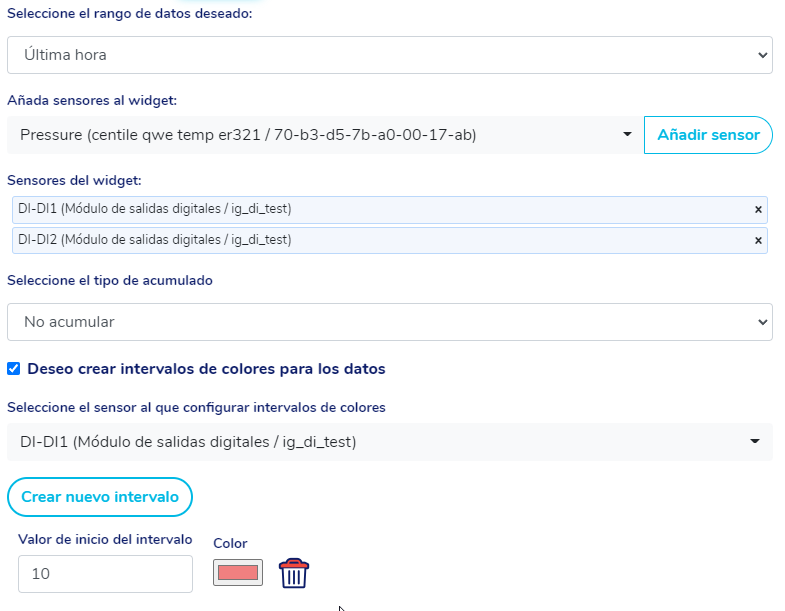

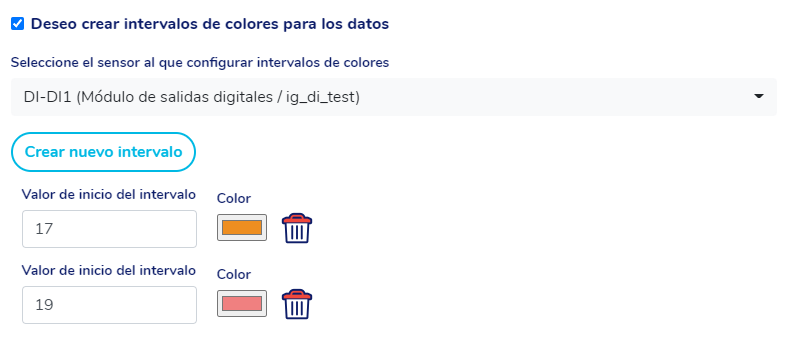

De cara a crear intervalos de colores para las gráficas, tan solo se debe hacer clic en el check de "Deseo crear intervalos de colores para los datos", seleccionar el sensor al que se quieren configurar intervalos de colores y a continuación pulsar el botón de "Crear nuevo intervalo". Después de hacer clic se añadirá una fila en la ventana donde podremos especificar un valor límite a partir del cual los datos se dibujarán con un color específico (e.g, si estamos graficando el nivel de agua y ponemos "20" como valor y como color el rojo, si el nivel de agua para un instante de tiempo concreto es 21 metros, este valor se destacará pintándose en rojo de cara a alertarnos de este suceso).
Para definir los intervalos para otro sensor, tan solo debe hacer clic en el desplegable de sensores, seleccionar otro sensor diferente y añadir intervalos para este.
Es importante destacar que si ponemos 2 intervalos de colores, estos definirán 3 zonas de colores. Esto se puede observar en el siguiente ejemplo:

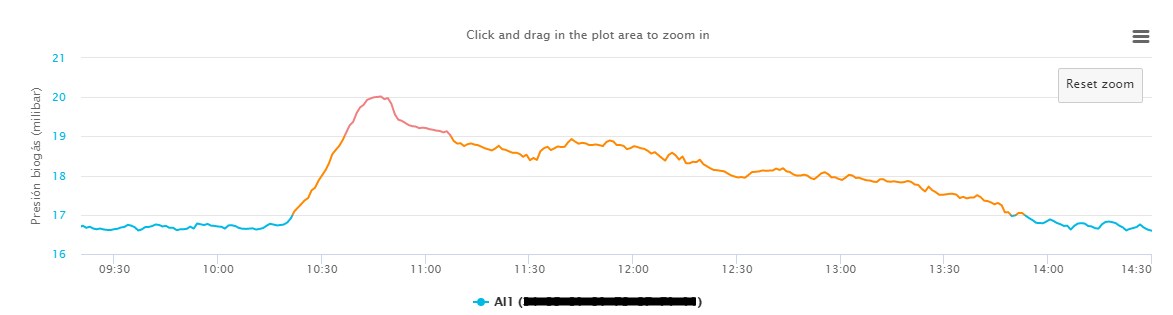

Para la gráfica de la imagen superior se han definido dos intervalos de colores:
1- Valor 19 -> color rojo
2- Valor 17 -> color naranja
Esta configuración hace que cualquier valor por debajo de 17 sea azul (color por defecto), cualquier valor situado entre el 17 y el 19 sea naranja y cualquier valor por encima del 19 sea rojo.

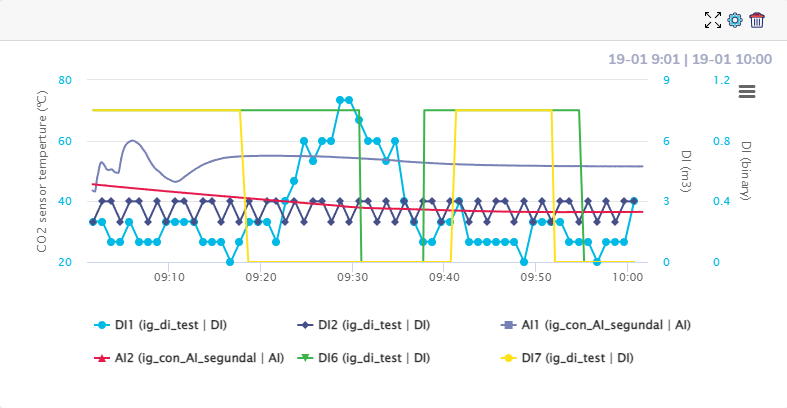

A continuación podemos ver un ejemplo de configuración para múltiples gráficas:
Es posible hacer zoom en las gráficas haciendo clic con el ratón y arrastrando para seleccionar un intervalo de tiempo. Una vez hecho esto aparecerá en la esquina superior derecha de la gráfica un botón que permite restablecer el zoom por defecto de la gráfica.
Widget: Gráfico de barras
Para seleccionar el widget de tipo gráfica de barras tan solo se debe hacer clic en:
En los widgets de tipo gráficas de barras, se puede establecer la misma configuración que en las gráficas de líneas, podemos graficar los datos de hasta 20 sensores a la vez, especificar el periodo de tiempo sobre el que queremos ver los datos y definir los intervalos de colores. Adicionalmente, si escogemos un sensor sobre el que se puedan acumular los datos, se mostrará una casilla de selección que permitirá acumular los datos de los sensores por horas o por días.

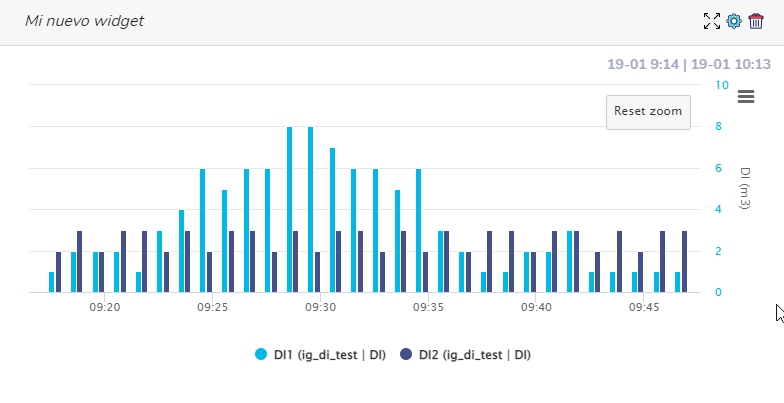

A continuación podemos ver un ejemplo de gráfico de barras y su configuración:
Widget: Indicador
Para mostrar los datos en un indicador (gauge) tan solo se debe hacer clic en:
Deberemos definir los valores mínimo y máximos del indicador y crear intervalos de colores.

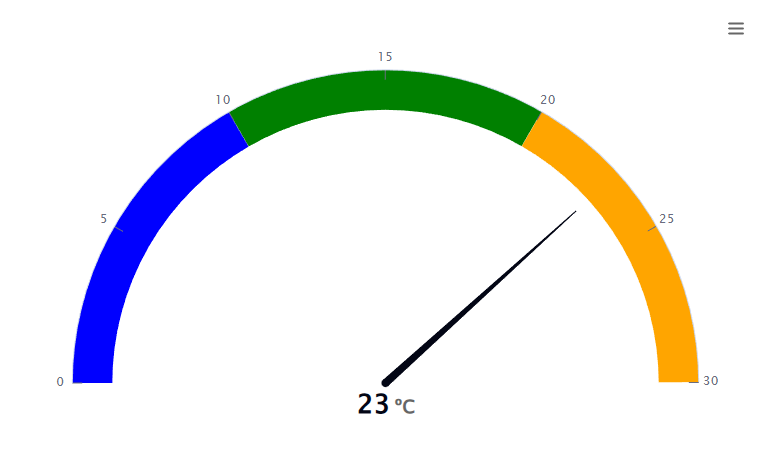

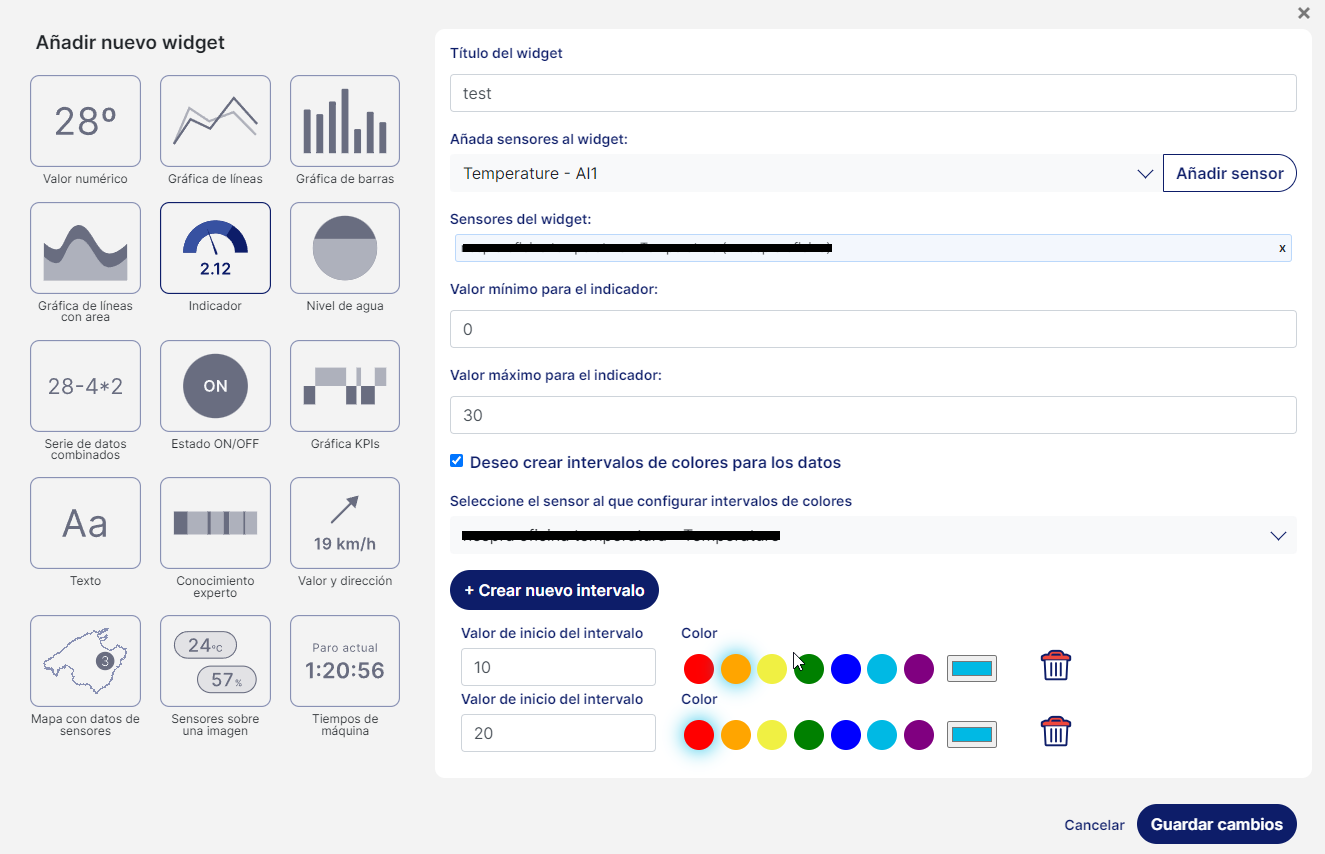

A continuación podemos ver un ejemplo de indicador y su configuración:
Widget: Gráfico de área
Para mostrar los datos de los sensores en gráficas de áreas, debemos hacer clic en:
Las gráficas de áreas tienen los mismos parámetros de configuración que las gráficas de líneas.

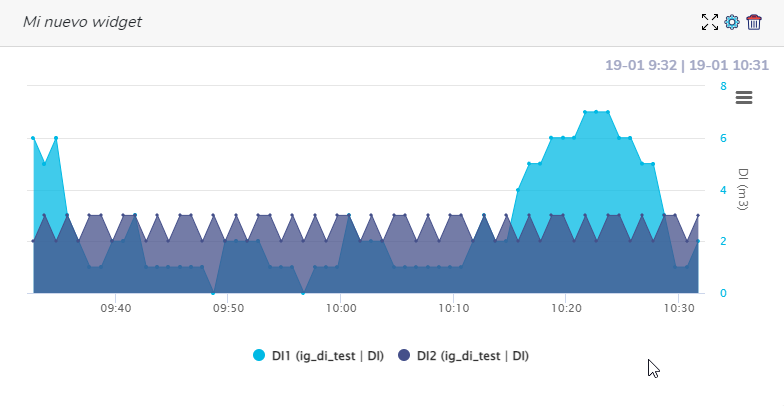

A continuación podemos ver un ejemplo de gráfico de área y su configuración:
Widget: Indicador de nivel
El widget de indicador de nivel nos permite especificar dos límites, uno superior y otro inferior y nos mostrará una esfera con un nivel concreto situado entre los dos límites que dependerá del sensor escogido. Este widget es ideal para representar el nivel de agua en tanques pero puede usarse para representar cualquier valor de sensor entre dos límites.
Para utilizar este tipo de widget debemos hacer clic en:

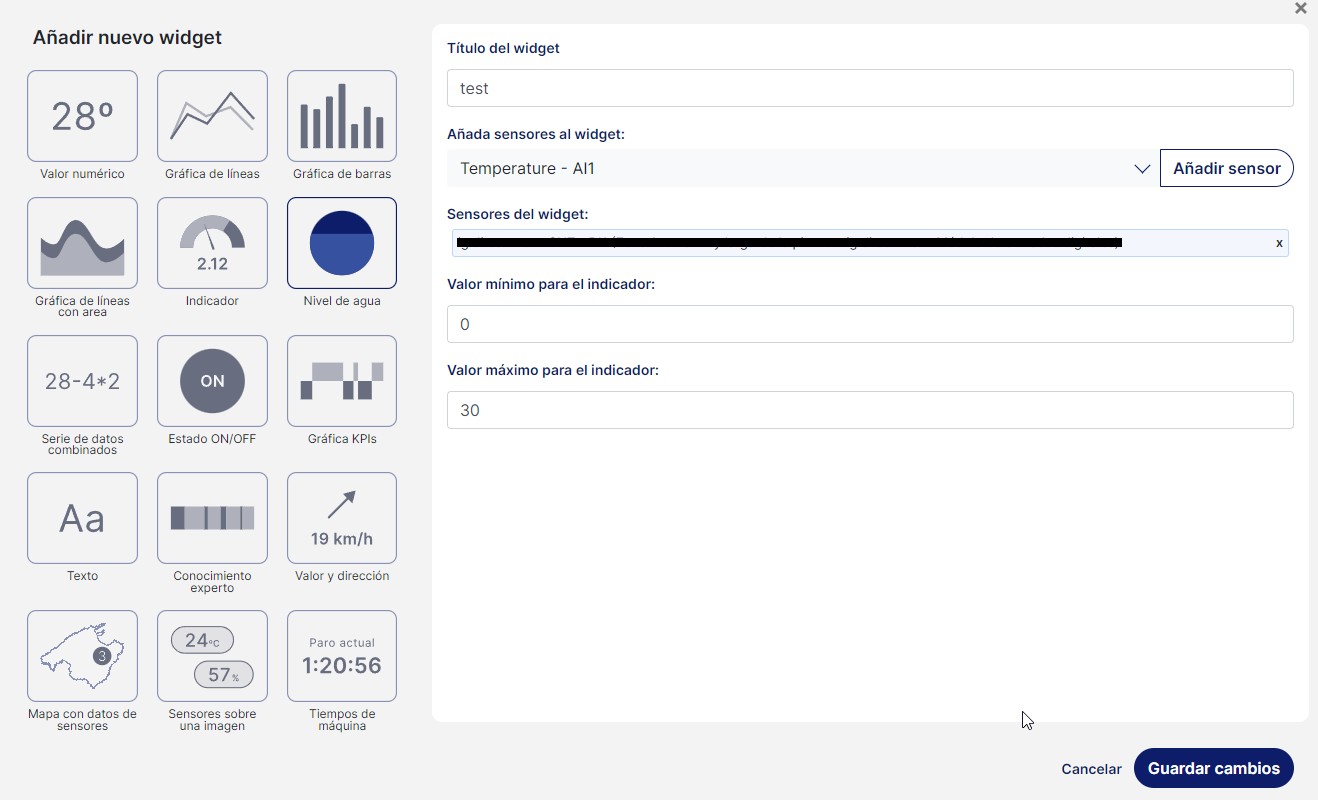

Una vez hecho clic se debe seleccionar el sensor y los valores máximo y mínimo para el indicador.

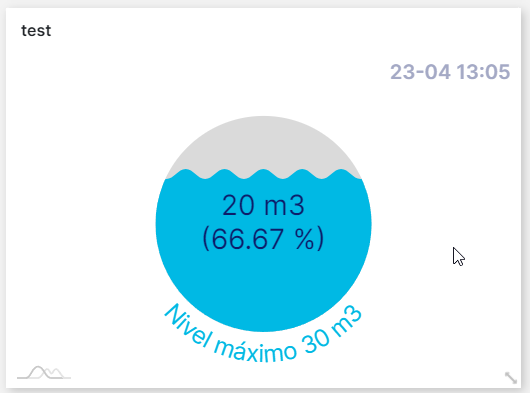

A continuación podemos ver un ejemplo de indicador y su configuración:
Widget: Gráfica de líneas con series calculadas
El widget de gráfica de líneas con series calculadas nos permite establecer una fórmula utilizando los sensores de los que disponemos y nos representa el resultado de la fórmula para cada valor instantáneo de los sensores en una gráfica de líneas.
Para utilizar este tipo de widget debemos hacer clic en:

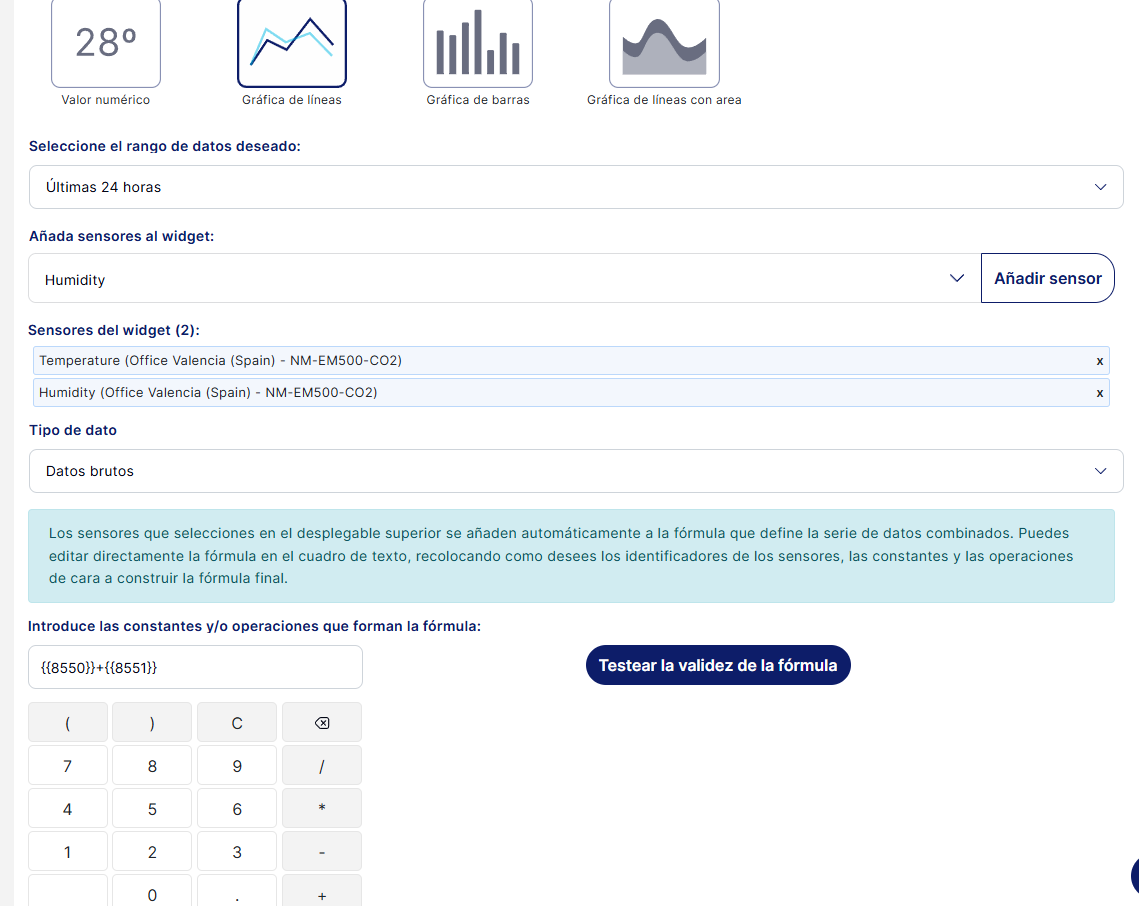

Una vez se nos abre el dialogo de configuración del widget deberemos introducir en el cuadro de texto "Fórmula de la serie de datos compuesta" la formula con los sensores y las operaciones matemáticas deseadas. Seleccionar un sensor en el desplegable de sensores lo añadirá a la formula y hacer clic en alguna operación o número del teclado también añade esa operación/constante la formula.
Es importante destacar que una vez introducidos los identificadores de los sensores y las operaciones/constantes, podemos editar el cuadro de texto de la fórmula, recolocando los identificadores de sensores/operaciones/constantes como queramos para establecer la fórmula.
Una vez introducida la fórmula, podemos testear su validez presionando el botón de "Testear la validez de la fórmula". Finalmente también debemos especificar el rango de datos y el tipo de unidad resultante de la fórmula introducida.
Igual que en los widgets de las otras gráficas, también podemos crear intervalos de colores.
A continuación podemos ver un ejemplo de gráfica de líneas con series calculadas y su configuración:
Widget: Señal ON/OFF

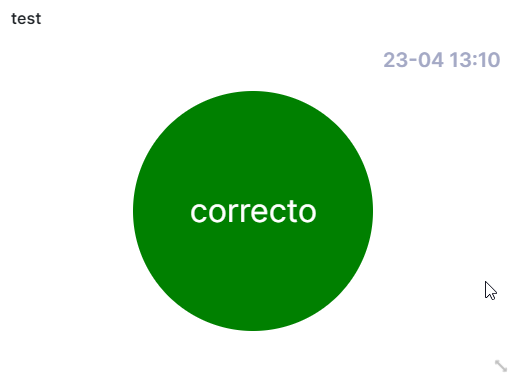

El widget de señal ON/OFF nos permite representar de una manera visualmente atractiva el estado de un sensor que solo puede establecer valores binarios, es decir, que solo puede retornar 0's o 1's.
Para utilizar este tipo de widget debemos hacer clic en:

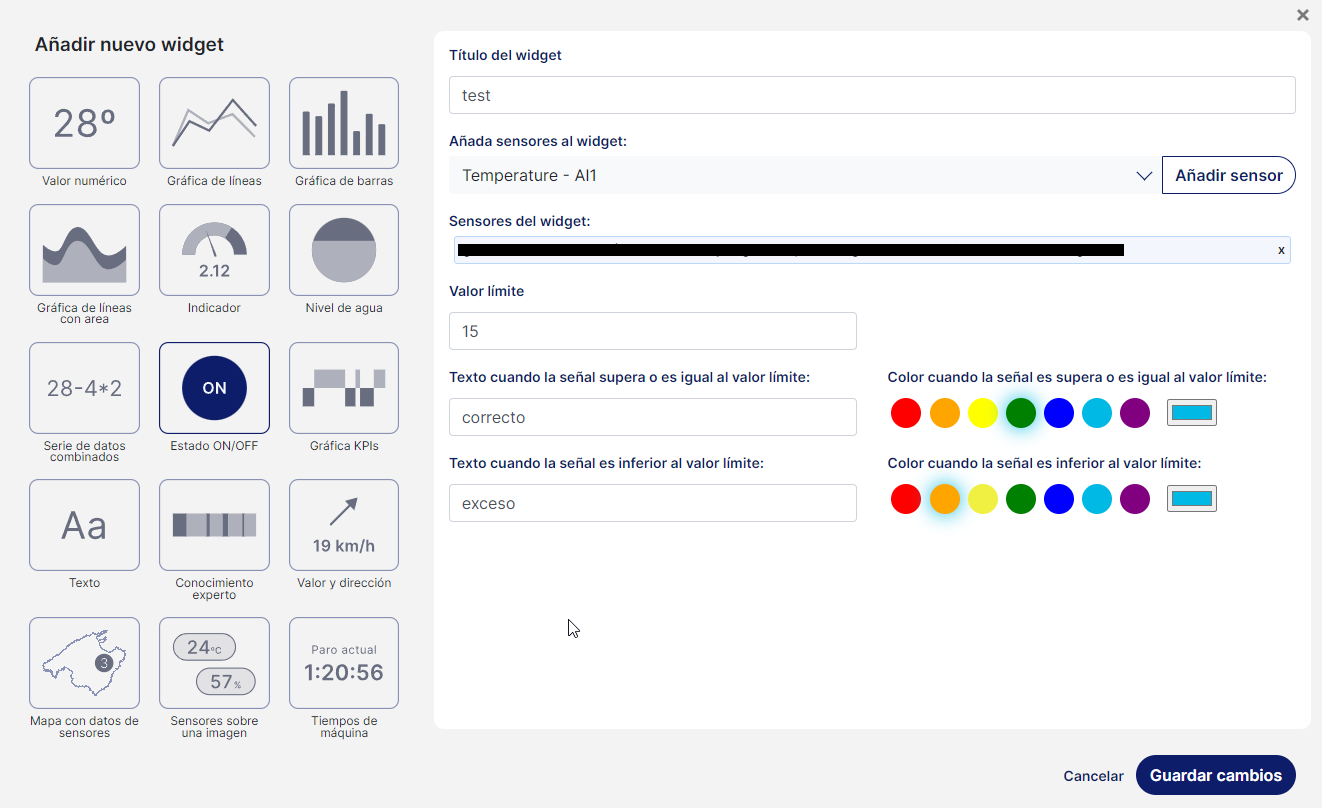

Una vez se nos abre el dialogo de configuración del widget deberemos escoger un sensor y los textos y colores para cuando la señal está a 1 y 0 respectivamente:
Widget: KPI's
El widget de KPI's nos permite establecer un límite y dado este límite, ver rápidamente en una gráfica los intervalos de tiempo en los que el sensor reporta valores superiores al límite y los intervalos de tiempo en los que reporta valores inferiores. También nos muestra los valores mínimos, máximos y medios de cada intervalo de tiempo.
Para utilizar este tipo de widget debemos hacer clic en:
Una vez se nos abre el dialogo de configuración del widget deberemos escoger un sensor, el valor límite y los textos y colores a mostrar cuando la métrica se sitúe por debajo y por encima del valor límite.

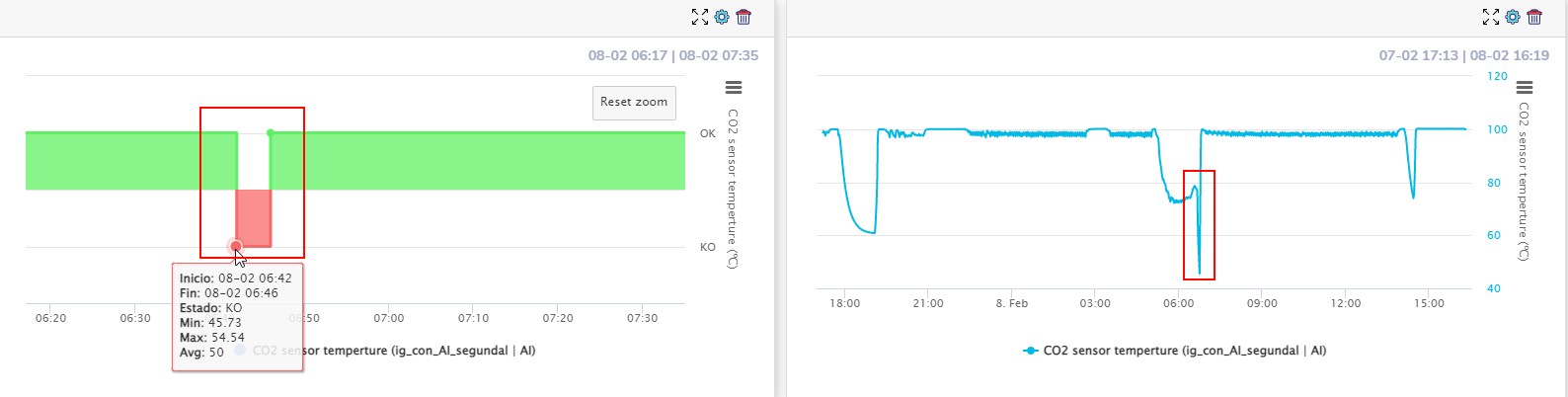

Podemos observar un caso de uso de este widget en la siguiente imagen:
Widget: Texto

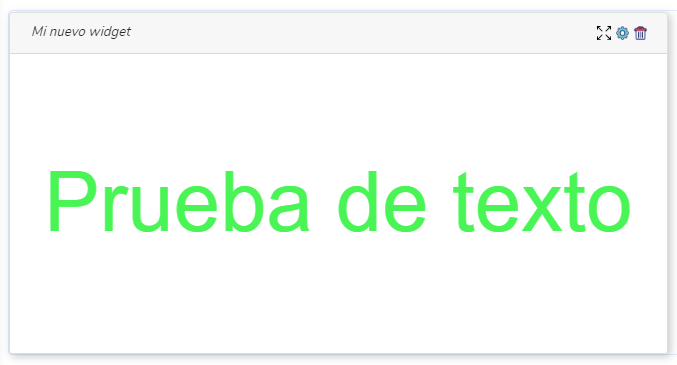

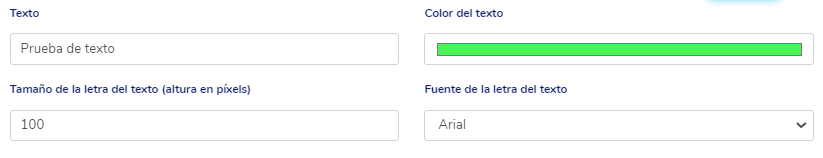

Una vez se abre el panel de configuración del widget, escribimos el texto que queremos así como el tamaño, color y fuente.
Una vez finalizada la configuración, podremos editar el tamaño del cuadro del widget arriba a la derecha.
Widget: Conocimiento Experto
El widget de conocimiento experto nos permite observar la evolución de estados de un sensor a lo largo del tiempo,
siendo los estados los estados definidos en el conocimiento experto configurado ya sea mediante una plantilla de conocimiento
experto o de manera individual para únicamente este sensor. Podemos ver en cada instante de tiempo en que estado estaba el sensor,
el valor que ha reportado el sensor y también disponemos de los totales de tiempo en cada estado.
Para utilizar este tipo de widget debemos hacer clic en:

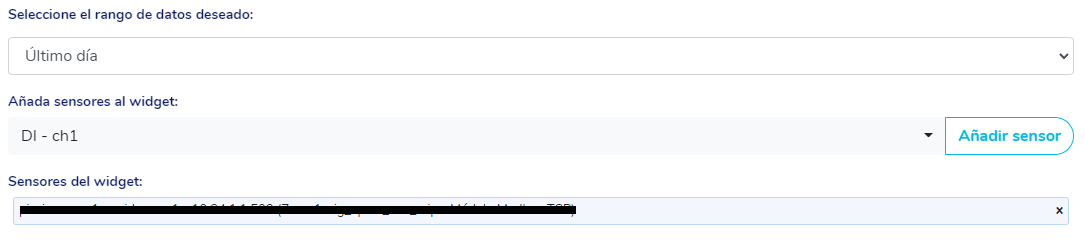

Una vez se nos abre el dialogo de configuración del widget deberemos escoger el rango de datos a mostrar y el sensor.

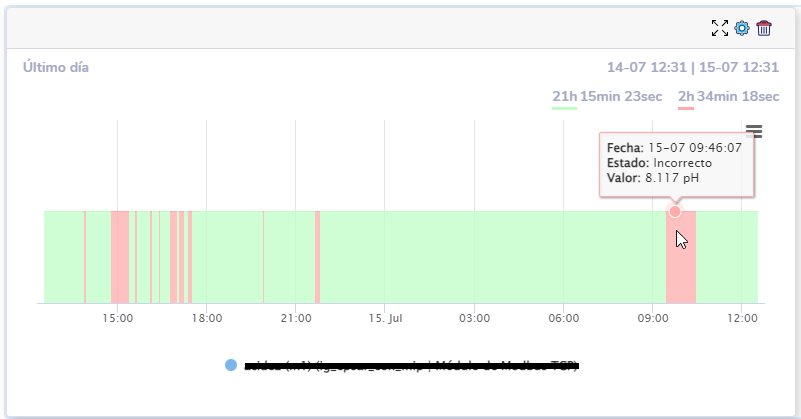

Podemos observar un ejemplo de este widget en la siguiente imagen:
Widget: Valor y dirección
El widget de valor y dirección nos permite representar en un mismo widget el valor de un sensor y la dirección en la que se mide ese valor. Un ejemplo claro de uso pero no limitado a este, seria usarlo para representar el valor de velocidad del viento dado por un sensor y la dirección en la que se mide esta velocidad dada por otro sensor diferente.
Para utilizar este tipo de widget debemos hacer clic en:

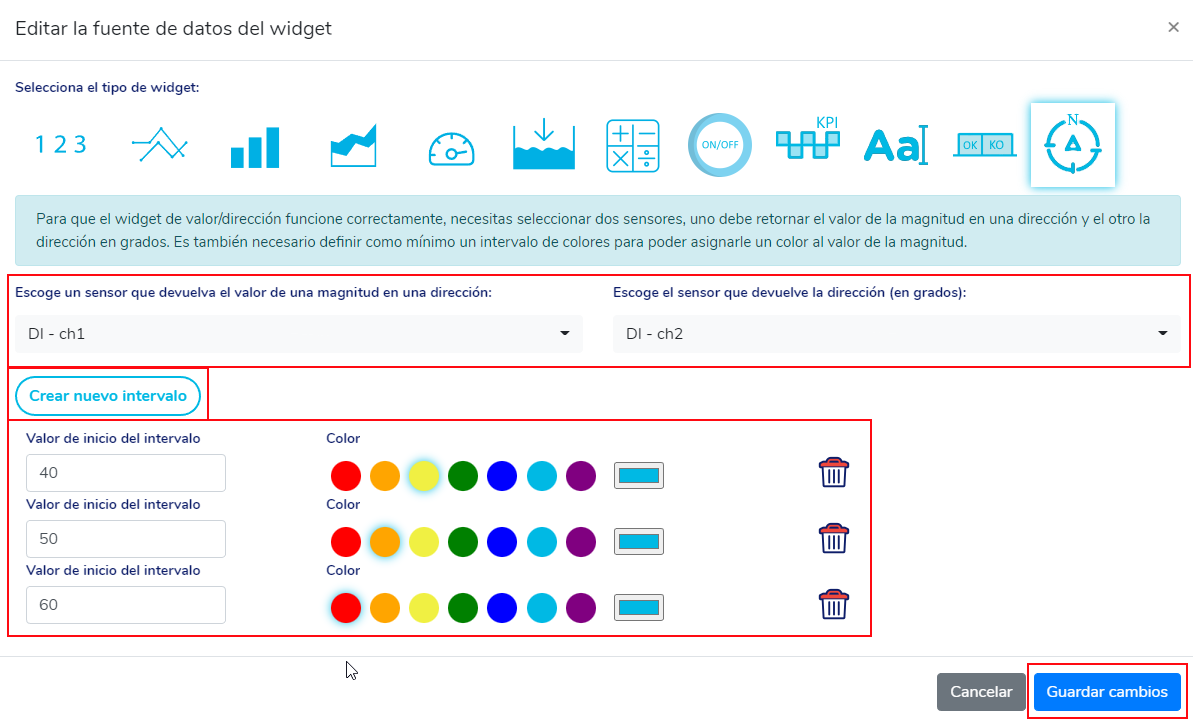

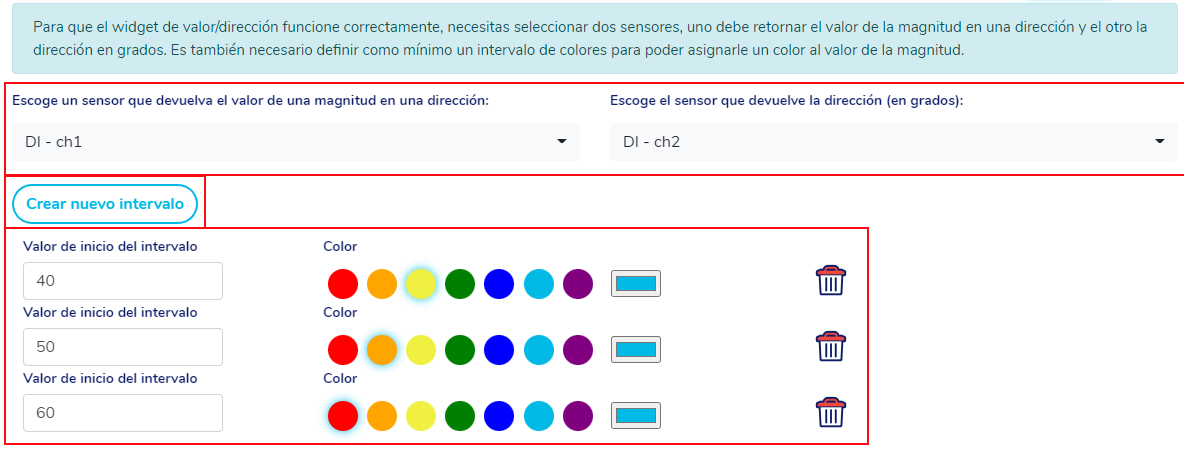

Se nos mostrará en la ventana la configuración de este widget:
En la imagen superior podemos observar un ejemplo de configuración. Se han creado tres intervalos de valores 40, 50 y 60. Si suponemos que el sensor de valor devuelve velocidad del viento en km/h, entonces si el viento no supera los 40km/h, el widget se verá de color azul cielo. Si el viento está entre 40 y 50 km/h, se verá de color amarillo, si está entre 50 y 60 de color naranja y para valores por encima de 60km/h se verá de color rojo.
Widget: Mapa de sensores con conocimiento experto
El widget de mapa de conocimiento experto nos permite ver la localización, el último valor y el estado según conocimiento experto para el conjunto de sensores que nosotros seleccionemos.
Para utilizar este widget debemos hacer clic en:

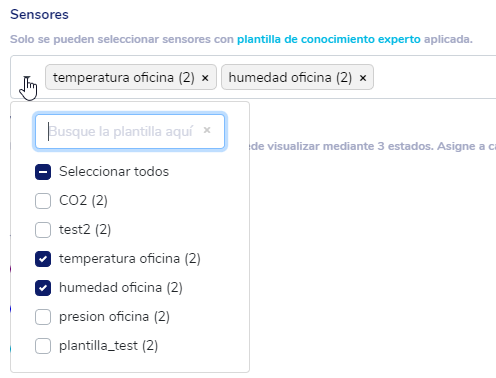

Se nos mostrará la ventana la configuración de este widget. A continuación, debemos seleccionar grupos de sensores enlazados a plantillas de conocimiento experto, tal como se ve en la imagen inferior:
Una vez seleccionados los sensores, deberemos enlazar cada estado de conocimiento experto con tres colores: rojo, amarillo y verde. Esto permite al mapa agrupar sensores por estos tres colores, mostrar los grupos de sensores que están en cada color y también filtrar por colores.
Podemos cambiar el nombre del estado asociado a cada uno de los tres colores haciendo clic en el lápiz correspondiente.

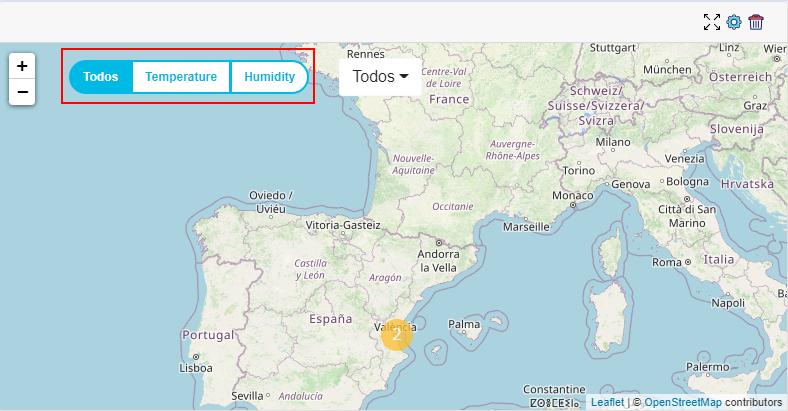

Podemos filtrar por tipo de sensor:

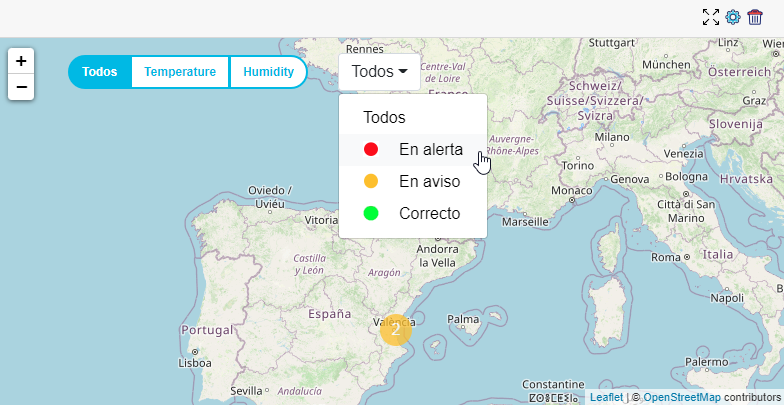

También podemos filtrar por los estados que hemos asociado en la configuración del widget:
Widget: Imagen con sensores

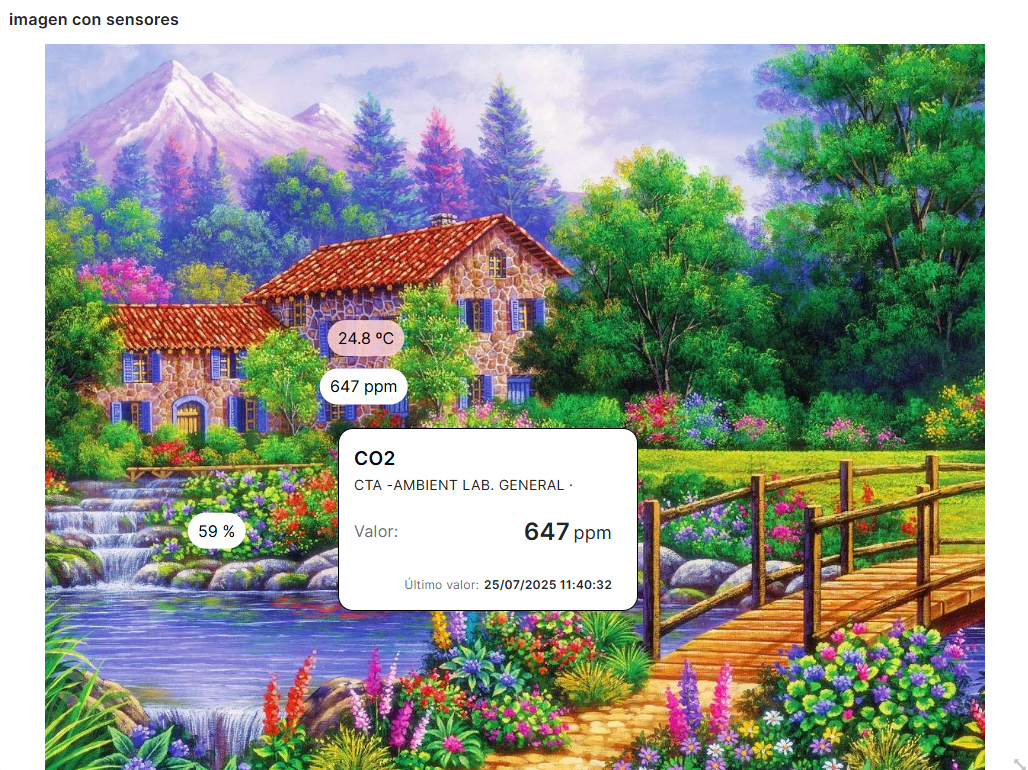

El widget de Imagen con sensores nos permite subir una imagen y posicionar nuestro sensores sobre esta. Podemos ver toda su información incluido el conocimiento experto.

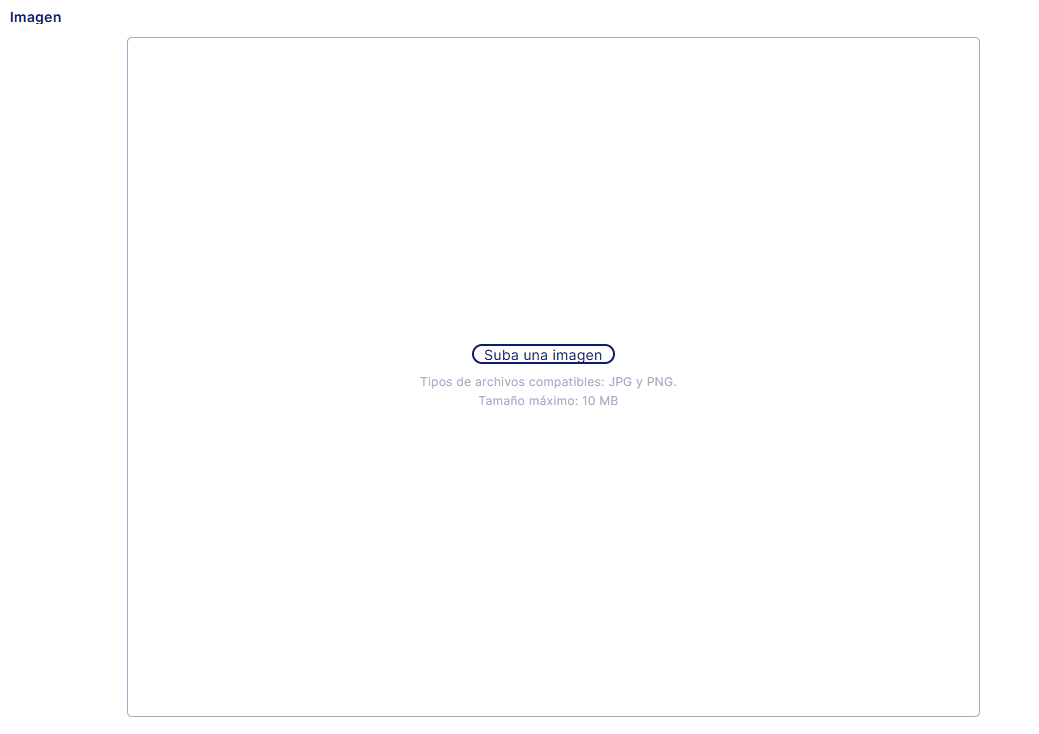

Para crear y configurar este widget tan solo debemos seguir el procedimiento indicado en las siguientes imágenes:
Una vez subida la imagen, deberemos añadir sensores y desplazarlos arrastrándolos donde nosotros queramos:
Finalmente podemos escoger si queremos que se aplique conocimiento experto a los sensores, que mostrar dentro de las cajitas de los sensores y el tamaño del texto:
Si deseamos cambiar la imagen, tan solo tenemos que ir a la esquina superior derecha de esta y ahí disponemos de opciones para cambiarla:
Añadir alertas y alarmas a los widgets
Podemos añadir las alertas/alarmas de sensores para los widgets de gráficas de líneas/barras/áreas.

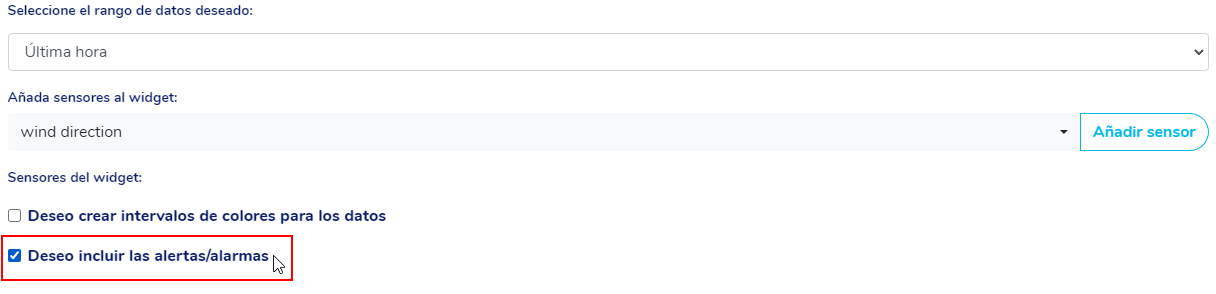

Para añadirlas, tan solo debemos hacer clic en la siguiente casilla de selección:
Widget: Tiempos de paro de la máquina
El widget de Tiempos de paro de la máquina nos permite visualizar el tiempo de paro actual, el tiempo de paro de cada turno, el numero total de paros por turno y el número de paros según el tiempo de paro.

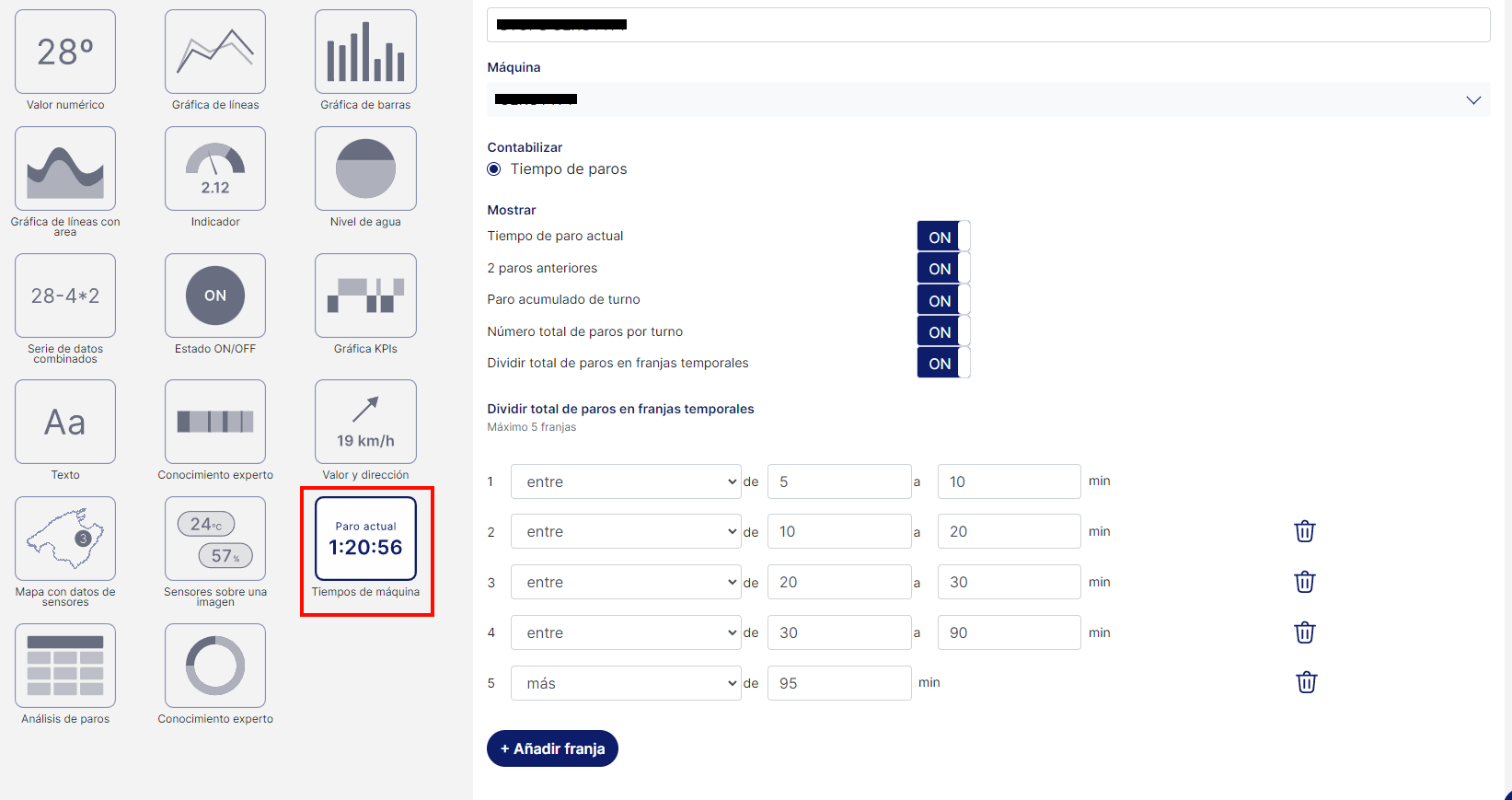

Para crear y configurar este widget tan solo debemos hacer clic en el tipo de widget marcado en rojo en la siguiente imagen:

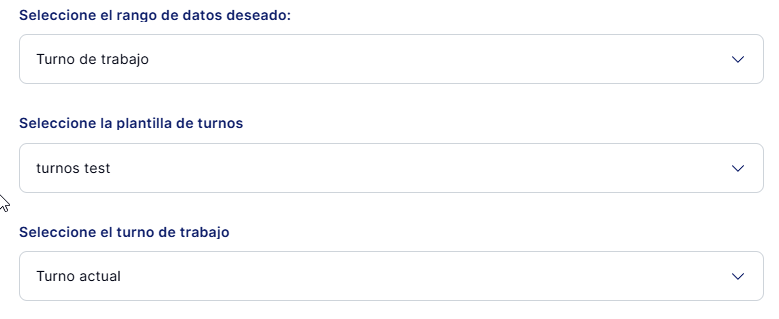

Deberemos seleccionar la máquina que contiene el sensor digital que reporta si está en paro o no. Podemos añadir o quitar parámetros a mostrar en la sección de "Mostrar".
A continuación deberemos seleccionar las franjas temporales que contarán como paros.
Finalmente deberemos guardar el widget haciendo clic en el botón de "Guardar cambios".

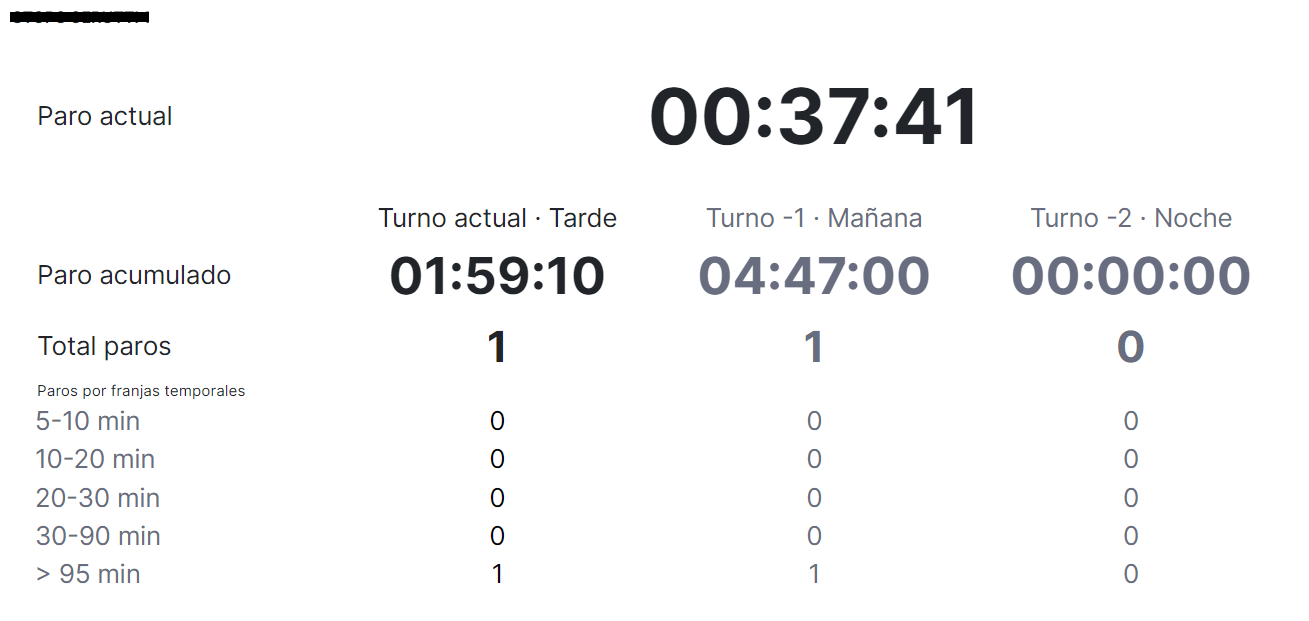

La información se muestra en una tabla como la siguiente:
Widget: Análisis de paros
El widget de Análisis de paros nos permite contabilizar el valor acumulado de una métrica en los diferentes paros detectados por el sensor digital seleccionado, es decir, en este widget debemos seleccionar una máquina que disponga de sensor digital que cuente los paros y de otro sensor cuyo valor deseamos analizar en los diversos paros.

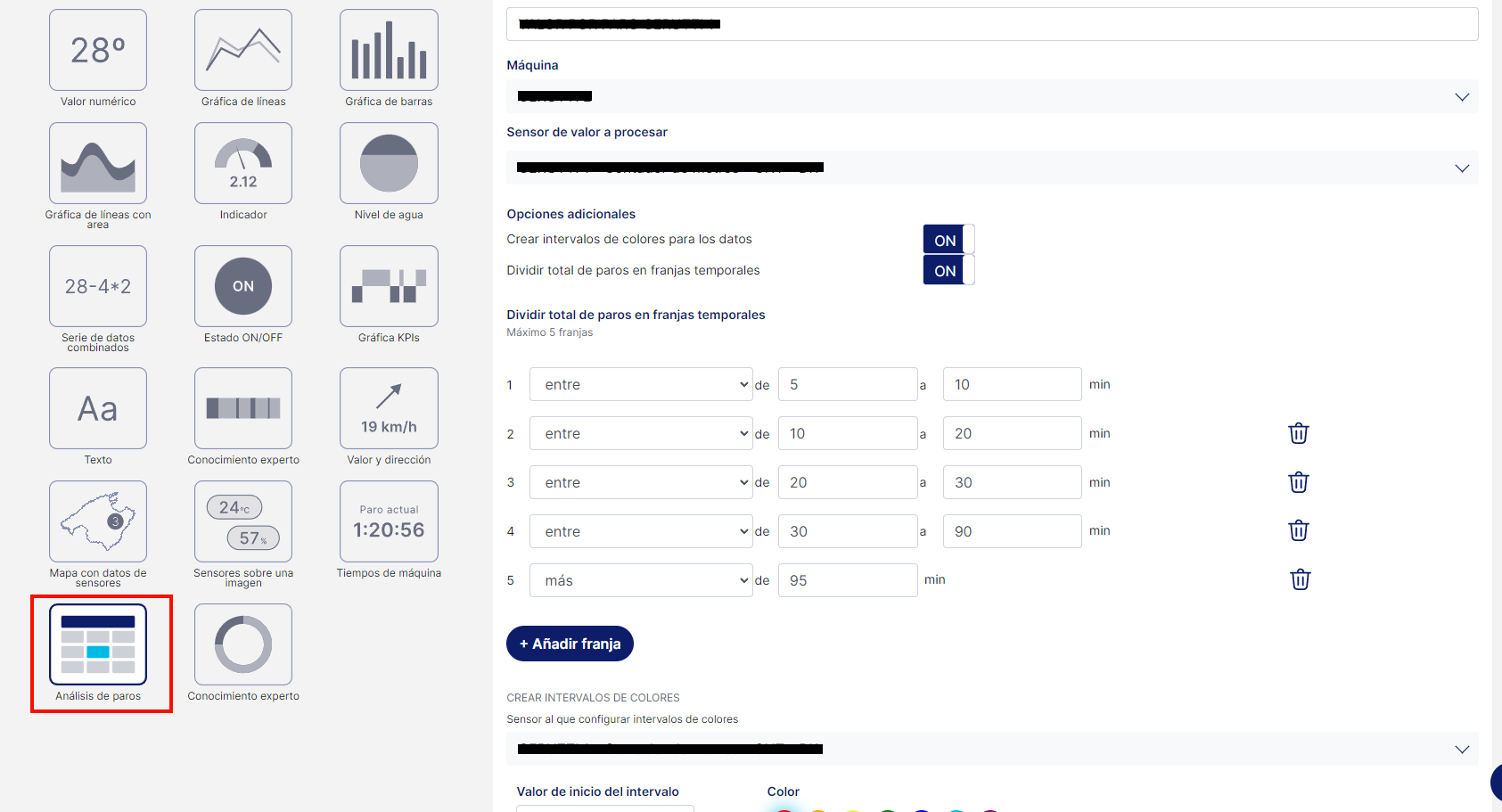

Para crear y configurar este widget tan solo debemos hacer clic en el tipo de widget marcado en rojo en la siguiente imagen:
Deberemos seleccionar la máquina que contiene el sensor digital que reporta si está en paro o no y también el sensor de valor a procesar. Podemos añadir o quitar parámetros a mostrar en la sección de "Opciones adicionales".
A continuación deberemos seleccionar las franjas temporales que contarán como paros.
También podemos crear intervalos de colores para resaltar si los valores acumulados sobrepasan ciertas franjas.
Finalmente deberemos guardar el widget haciendo clic en el botón de "Guardar cambios".
La información se muestra en una tabla como la siguiente:
Widget: Porcentajes de conocimiento experto

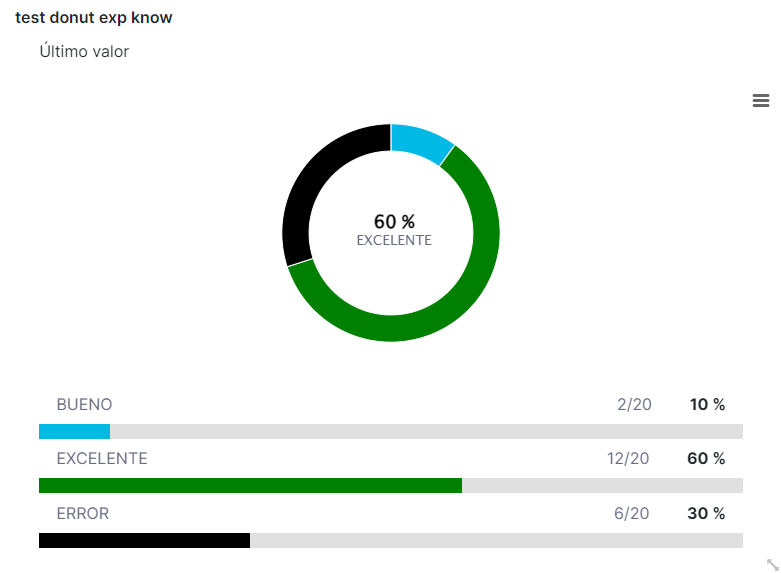

El widget de Porcentajes de conocimiento experto nos permite analizar según la configuración aplicada lo siguiente:
- Porcentaje de sensores en cada estado según su último valor reportado.
- Porcentaje de tiempo en los diversos estado para el grupo de sensores para el intervalo de tiempo configurado.

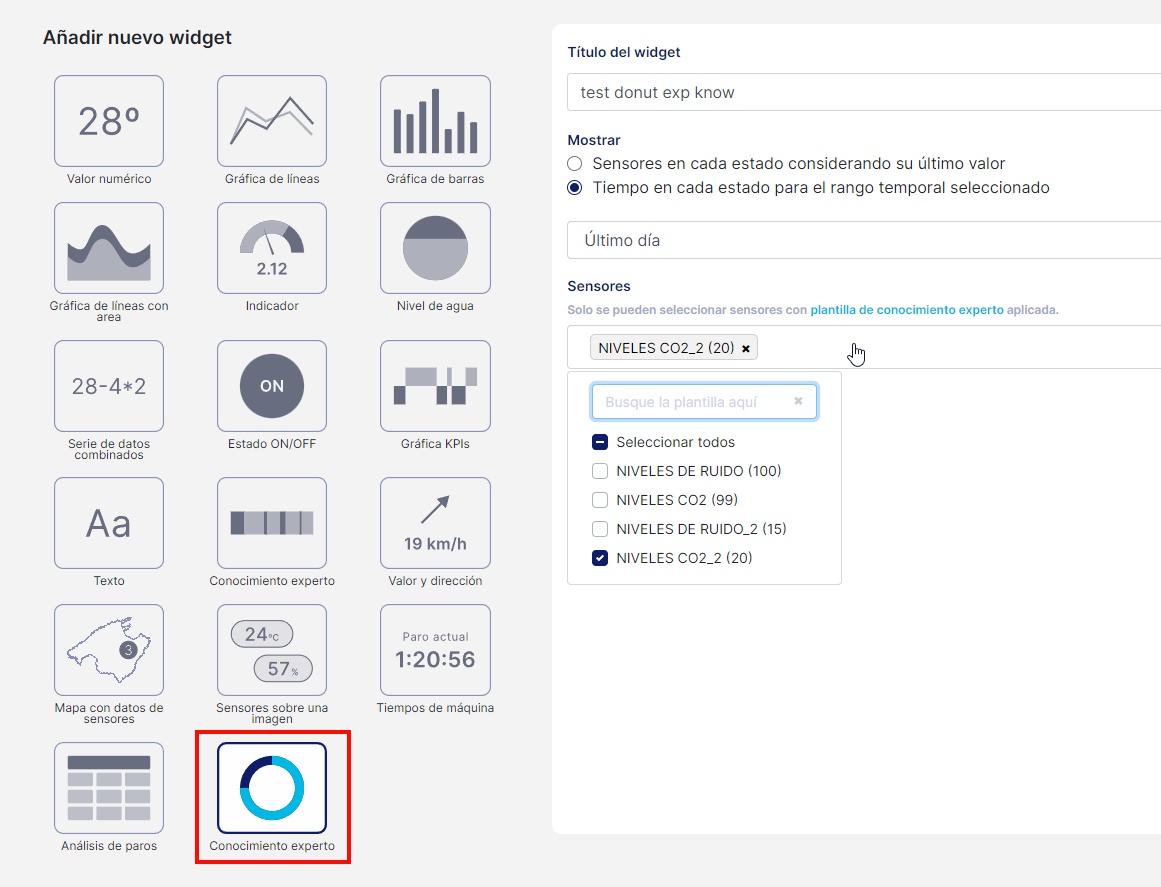

Para crear y configurar este widget tan solo debemos hacer clic en el tipo de widget marcado en rojo en la siguiente imagen:
Debemos primero escoger el tipo de configuración de las comentadas previamente. Si escogemos la opción de tiempo en cada estado deberemos especificar el rango temporal deseado.
Finalmente debemos escoger los sensores que aplicarán seleccionando plantillas de conocimiento experto.
Finalmente deberemos guardar el widget haciendo clic en el botón de "Guardar cambios".

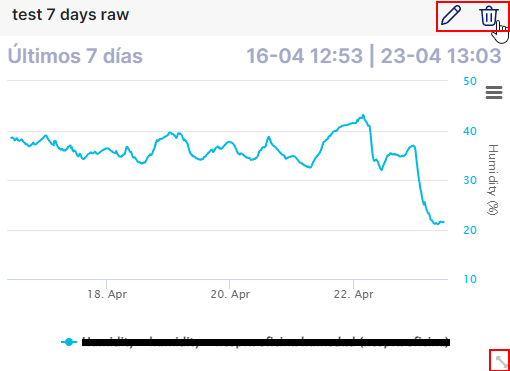

Mover/editar/redimensionar/eliminar widgets
· Mover el widget:
Debemos hacer clic en la parte superior en gris y arrastrar el widget donde queramos situarlo.
· Editar el widget:
Debemos hacer clic en el lápiz situado en la parte superior derecha.
· Eliminar el widget:
Debemos hacer clic en la papelera situada en la parte superior derecha.
· Redimensionar el widget:
Debemos hacer clic en la flecha inferior derecha y arrastrar el ratón.
