IG-7000 especificaciones técnicas




Conexión a red eléctrica

Nuestro Nesgate Industrial (IG) se puede conectar a la red eléctrica de dos formas:

  • Trifásica: Conectar V1, V2, V3 y N (este último corresponde a neutro)
  • Monofásica: Para este caso, conectar tan solo V3 y N

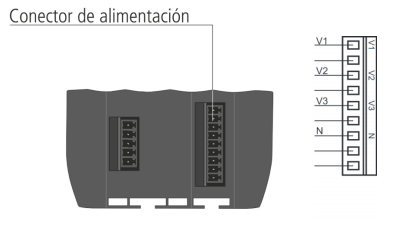

Figura 1. Descripción del conector de conexión a red eléctrica y ubicación del mismo.



Importante: Comprobar más abajo las características de la red eléctrica soportadas por nuestro IG.
Importante: El equipo debe conectarse a un circuito de alimentación protegido con fusibles tipo gl (IEC 269) ó tipo M, comprendido entre 0.5 y 2A. Deberá estar previsto de un interruptor magnetotérmico o dispositivo equivalente para desconectar el equipo de la red de alimentación. El circuito de alimentación y de medida de tensión se debe conectar con cable de sección mínima 1mm2.



Descripción de los LEDs del núcleo

El núcleo del IG dispone de 3 LEDs para facilitar la depuración en la puesta en marcha de los equipos. Estos son:

  • Power:
    • Apagado: El equipo se encuentra sin alimentación.
    • Verde: El equipo se encuentra alimentado.
  • RS-232/485:
    • Apagado: El equipo no está utilizando el puerto serie.
    • Verde: El equipo se encuentra recibiendo datos.
    • Rojo: El equipo está enviando datos.
  • Módem:
    • Apagado: El equipo no está enviando datos a través de la red celular.
    • Verde: El equipo está recibiendo datos de la red celular.
    • Rojo: El equipo está enviando datos a la red celular.

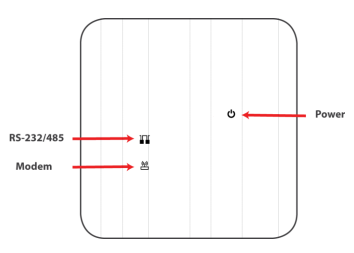

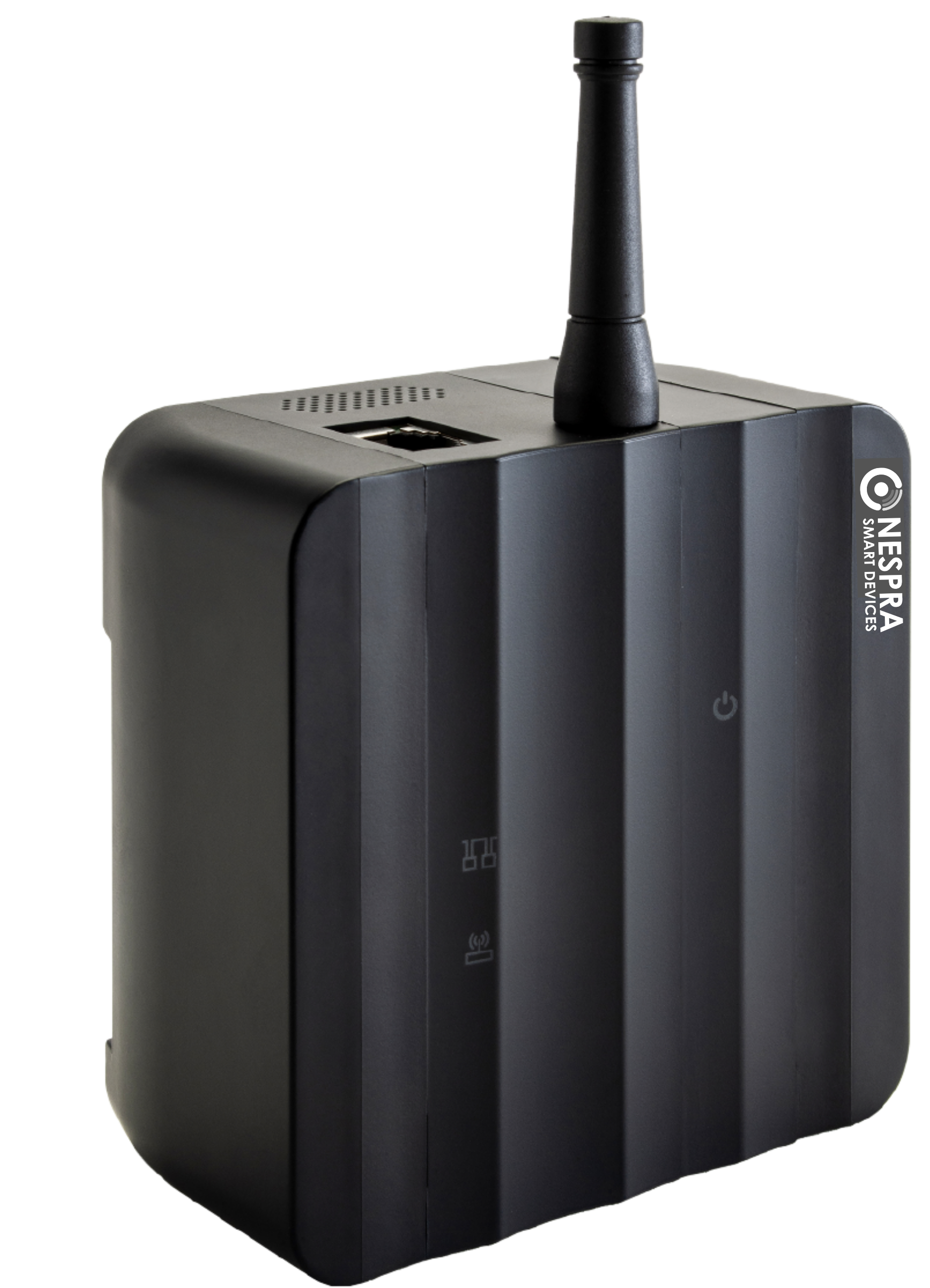

Figura 2. Descripción de los LEDs ubicados en la cara superior del equipo (cara opuesta a donde se ubica la ranura del carril DIN)



Información sobre los LEDs correspondientes a los módulos de entradas digitales y analógicas será provista en sus respectivos módulos con mayor profundidad.



Módulo MODBUS RTU

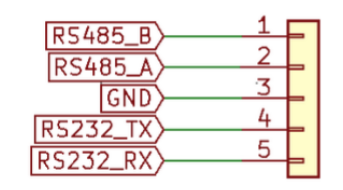

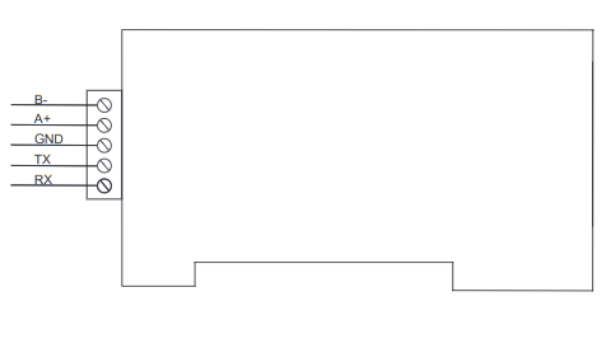

Figuras 11 y 12. Descripción de las conexiones en el conector serial.



Características generales

  • Adquisición de datos de múltiples esclavos.
  • Actuación sobre registros de múltiples esclavos*.

Características técnicas

  • Rango de temperatura de trabajo: -25...50ºC.
  • Rango de humedad relativa de trabajo: 5...95%.
  • Altura máxima sobre el nivel del mar de trabajo: 2000m
  • Tipos de datos soportados: uint16, int16, float16, uint32, int32, float32.
  • Soporta RS232 y RS485**.
  • Baud rate: 9600...115200 baudios configurable a través de Nescloud.
  • Bits de paridad y stop configurables a través de Nescloud.
  • Soporta hasta 200 métricas por minuto sumando las pedidas a todos los esclavos.

*Nota: Todas estas actuaciones quedan registradas, sea su resultado exitoso o erróneo en Nescloud junto con la identidad del usuario que ha ordenado esta actuación. Nespra no se hace responsable de cualquier posible efecto adverso derivado de la escritura en un registro modbus específico. Estas deberían ser realizadas por alguien con pleno conocimiento del funcionamiento de MODBUS y de los efectos que esas puedan tener en su sistema.

**Nota 2: Internamente, la interfaz RS-485 no tiene una resistencia de término, por lo que se recomienda que se conecte una resistencia externa de 120 Ohms en el caso de que el IG se encuentre en uno de los extremos del bus de campo.
